Nagy teherbírású raklapos állvány

Hogyan határozza meg a függőleges váz mérőtávolsága és a profil alakja a valós terhelési besorolást

A nagy teherbírású ipari raklaptartó állvány specifikációs lapjára nyomtatott terhelési besorolás nem rögzített anyagtulajdonság – ez egy számított érték, amely az acélminőség, a szelvényvastagság (szelvényvastagság), a profilgeometria és a merevítetlen oszlopmagasság kölcsönhatásából származik. Két azonos acélminőségű és megadott kapacitású állvány terhelés alatt nagyon eltérően viselkedhet, ha függőleges profiljaik eltérőek. Ez a megkülönböztetés óriási jelentőséggel bír az olyan szállítói árajánlatok értékelésekor, amelyek csak kapacitásszámot tartalmaznak a keresztmetszet megadása nélkül.

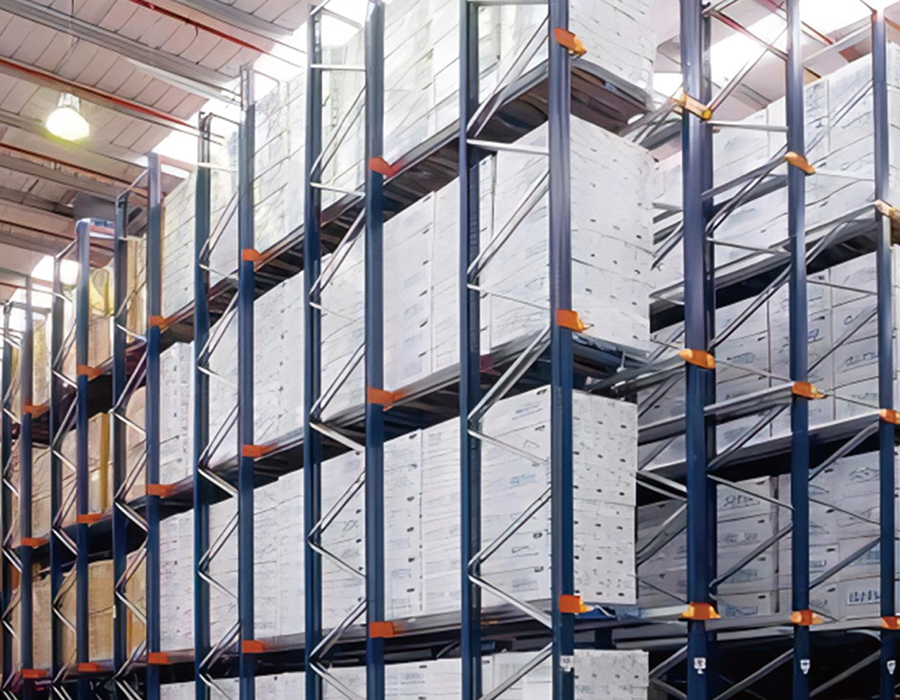

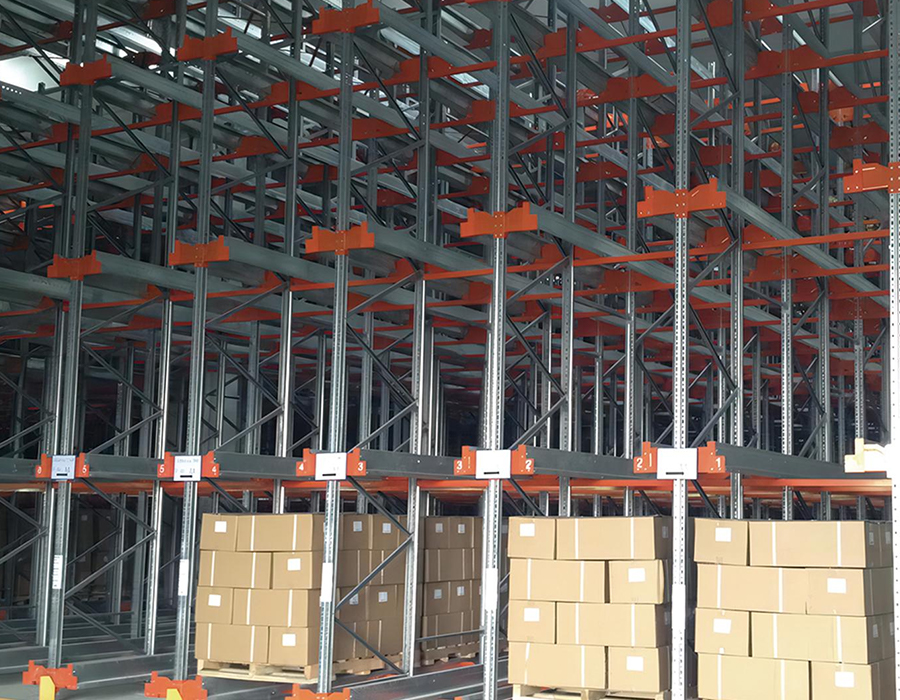

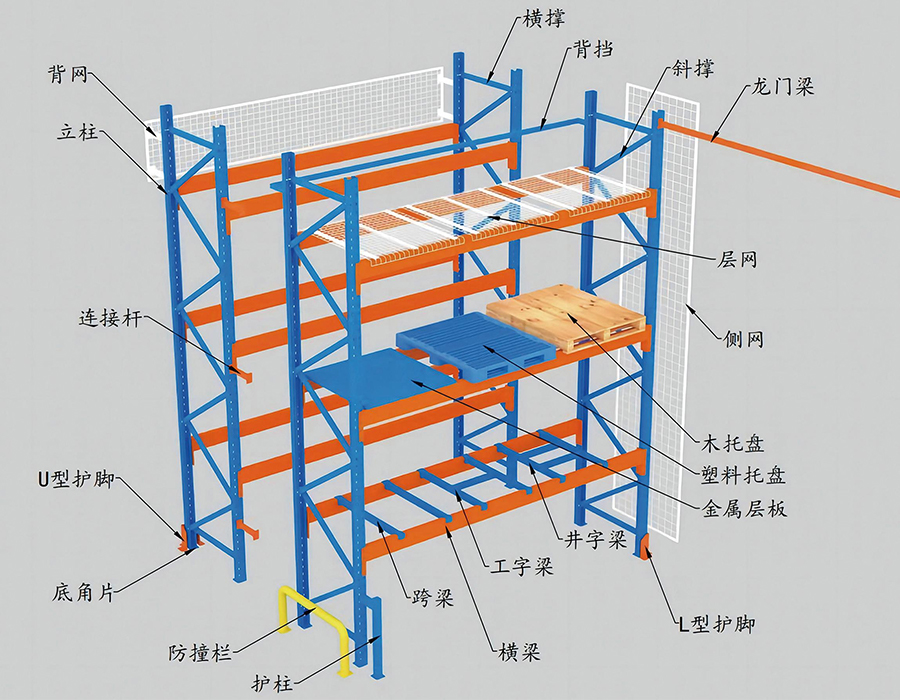

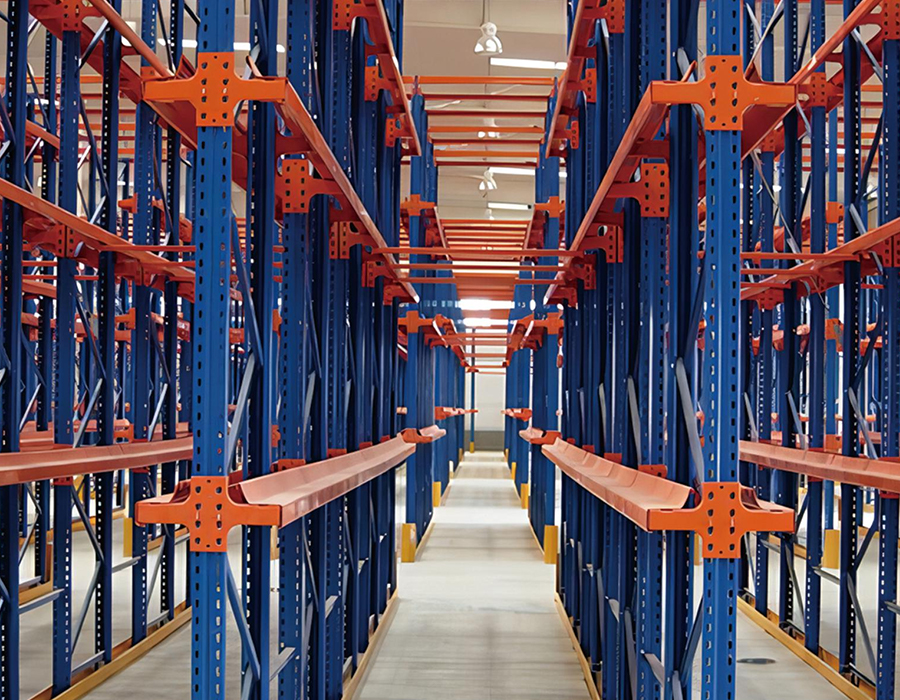

Állítsa be a függőleges profilokat nagy teherbírású raklapos állványrendszer s jellemzően hengerelt nyitott vagy félig zárt szakaszokká formálják – a leggyakoribbak a C-csatornás, I-szelvények, valamint a könnycsepp- vagy dobozoszlopos profilok, amelyeket a magasba épített alkalmazásokban használnak. A nyitott C-csatornák gazdaságosak és egyszerűen gyárthatók, de a gyenge tengely körüli forgási sugaruk kisebb, így a magasság növekedésével érzékenyebbek az oldalirányú kihajlásra axiális összenyomás hatására. A zárt vagy félig zárt dobozos oszlopok mindkét irányban távolabb osztják el az anyagot a semleges tengelytől, jelentősen javítva a kihajlás elleni ellenállást – ezért gyakorlatilag minden 10 méter feletti állvány dobozos vagy vastag falú zárt profilokat használ.

A mérőműszer csökkentése egy általános költségcsökkentési módszer, amelyet mérés nélkül nehéz kimutatni. Az 1,7 mm-es tényleges vastagságban gyártott névleges 2,0 mm-es támasztóoszlop keresztmetszeti területének nagyjából 15%-át veszíti el, és a tehetetlenségi nyomatékának aránytalanul nagyobb részét. A gyakorlati következmény egy olyan állvány, amely megfelel a megadott teherbírásnak ideális laboratóriumi vizsgálati körülmények között, de csökkentett biztonsági ráhagyással rendelkezik a valós excentrikus terhelés, ütközés vagy a targonca működéséből származó dinamikus erők esetén. A vevőknek a beszerzési szerződésekben meg kell határozniuk a minimális szelvénytűrést, és a méretvizsgálati jelentésekkel együtt anyagtanúsítványokat kell kérniük.

A mérnöki logika a sugáreltérítési határok mögött nagy igénybevételű alkalmazásokban

A sugárelhajlás a rakott raklapos állványoknál nem pusztán esztétikai probléma – ez egy szerkezeti jel, amely közvetlen hatással van a terhelés újraelosztására és a csatlakozók integritására. Az iparági szabványok, beleértve a FEM 10.2.02 állványkódot és a kínai GB/T 25820 szabványt, előírják, hogy a vízszintes nyaláb elhajlása teljes névleges terhelés mellett nem haladhatja meg a span/200-at, mint használhatósági határt. Szabványos 2700 mm-es nyalábfesztáv esetén ez 13,5 mm-es maximális középtávú kitérésnek felel meg. Ennek a határértéknek a túllépése nem garantálja az azonnali meghibásodást, de azt jelzi, hogy a gerenda a tervezési burkolatának szélén működik.

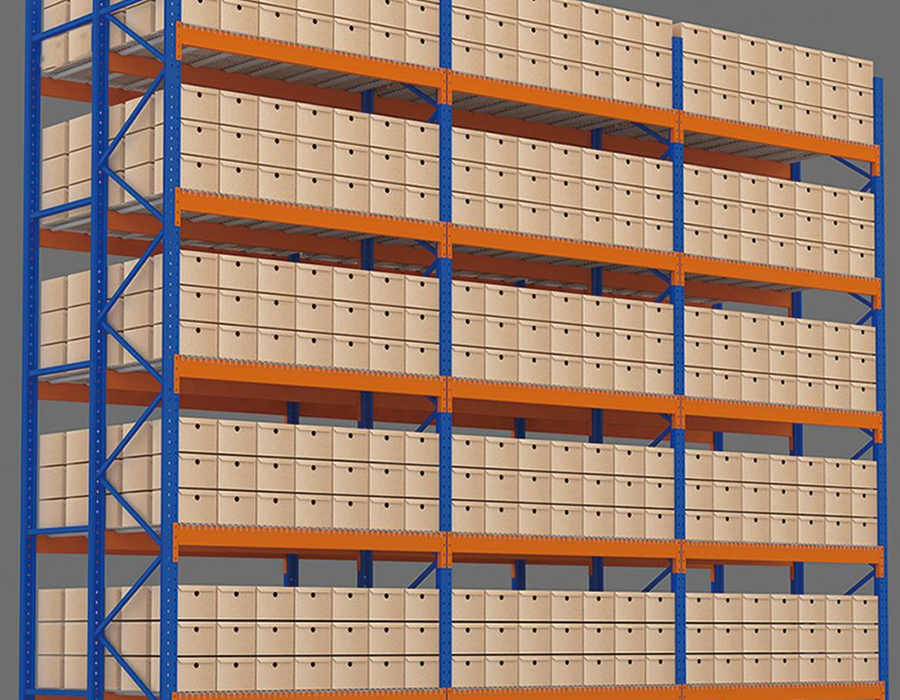

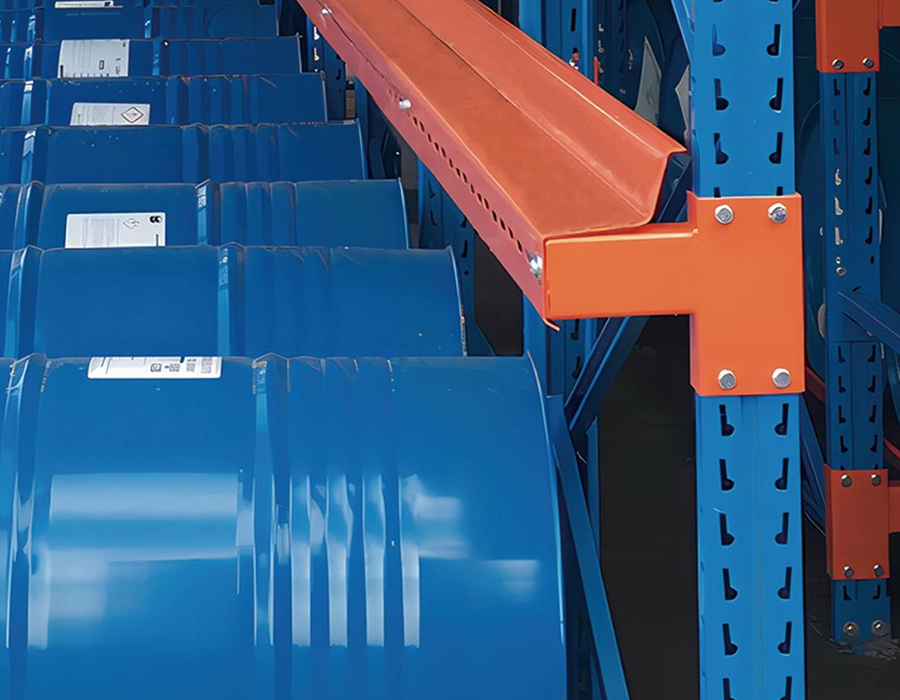

Gyakran félreértik, hogy mi történik szerkezetileg, amikor a gerendák túlzottan elhajlanak. Az elsődleges kockázat nem a gerenda törése, hanem a gerenda és a függőleges csatlakozó fokozatos meglazulása ismételt be- és kirakodási ciklusok során. A legtöbb nagy teherbírású raklapos állványrendszer beakasztós biztonsági reteszelő csatlakozót használ, ahol a gerendafül a függőleges oszlopban lévő lyukasztott réshez kapcsolódik. Amikor a gerendák ismételten elhajlanak és helyreállnak a dinamikus raklapelhelyezés során, a csatlakozó mikromozgást tapasztal a kapcsolódási ponton. Idővel ez a munka megkeményedik az acél a horog hegyénél, ami végül a fül repedését vagy rés deformációját okozza, ami a csatlakozó kihúzási ellenállását jóval a névleges érték alá csökkenti.

A korrekciós megközelítés nem mindig a sugármélység növelése. Néha a hatékonyabb megoldás a résszélesség csökkentése – a 2700 mm-ről 2400 mm-es fesztávra lépéssel drámaian csökken a maximális hajlítónyomaték és az elhajlás anélkül, hogy az acél tömegét arányosan növelné. A miénk nagy teherbírású ipari raklapállványok Úgy tervezték, hogy a fesztáv-mélység arányokat a tényleges alakváltozás-számítások alapján ellenőrzik, nem csak a statikus terhelési táblázatokat, biztosítva, hogy a csatlakozók hosszú távú integritása megmaradjon a rendszer teljes élettartama alatt.

A raklap túlnyúlása és hatása a gerenda tehereloszlására

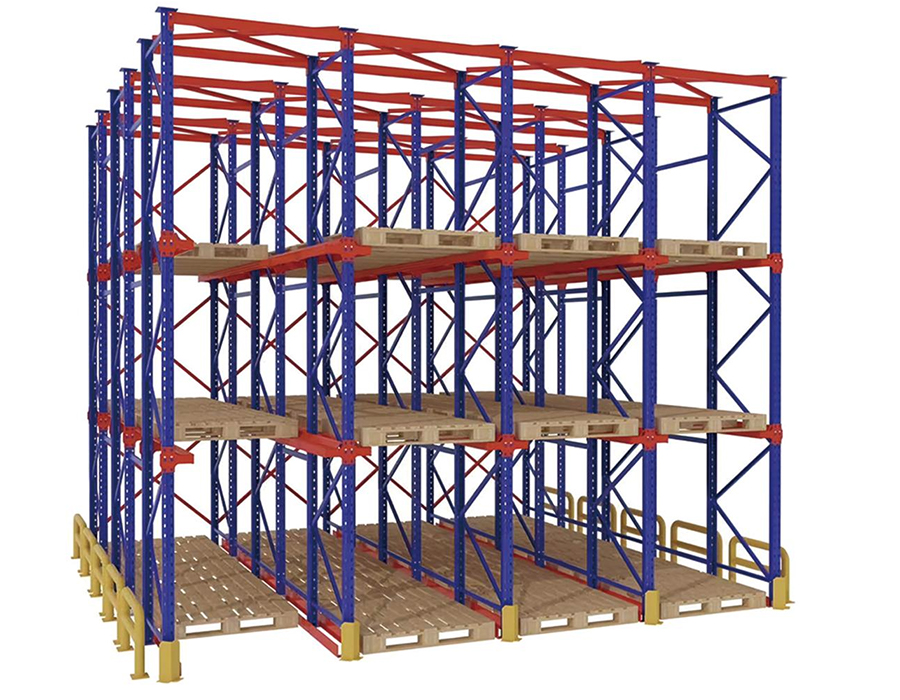

A szabványos raklaptartó terhelési számítások azt feltételezik, hogy a raklapterhelések középpontjában a gerendák állnak, és a raklap teljesen megtámasztva a két gerendasín között. A gyakorlatban a raklapok gyakran túlnyúlnak a gerenda felületén, aszimmetrikusan helyezkednek el a sínek között, vagy úgy vannak elhelyezve, hogy a szalagok a gerendával párhuzamosan, nem pedig merőlegesen futnak. Ezen eltérések mindegyike olyan terhelési excentricitásokat okoz, amelyekkel a szabványos kapacitástáblázatok nem számolnak, mégis rutinszerűen előfordulnak a nagy áteresztőképességű raktárakban.

Amikor egy raklap 100–150 mm-rel túlnyúlik az elülső gerenda felületén – ez a keskenyebb rekeszszélességű GMA raklapoknál megszokott –, a tényleges terhelési pont a függőleges keret síkjához képest előre tolódik. Ez olyan billenő nyomatékot hoz létre az elülső gerendán, amelyet a csatlakozónak a függőleges nyíróterhelés mellett ellenállnia kell. A kombinált igény meghaladhatja a csatlakozó névleges kihúzási ellenállását jóval a gerenda megadott raklapkapacitása alatti terheléseknél. Ugyanez a hatás akkor jelentkezik, ha a raklapokat a gerendákkal párhuzamos merevítőkkel helyezik el, ami két koncentrált vonalterhelést hoz létre, nem pedig a teljes raklapalapon elosztott felületi érintkezést.

A szabálytalan raklapokat kezelő nagy teherbírású raklapos állványrendszerek gyakorlati enyhítése a raklaptartó rudak felszerelése – a kereszttartók, amelyeket a gerendákra merőlegesen helyeznek el a rés felezőpontjában. Ezek a rudak egy harmadik érintkezési pontot biztosítanak a raklapoknak, a pontszerű terhelést elosztott terheléssé alakítják, és akár 40%-kal csökkentik a gerenda elhajlását ugyanazon raklapsúly mellett. Ezenkívül megakadályozzák a raklapok leesését a gerendák között a gerendacsatlakozó meghibásodása esetén, és jelentős másodlagos biztonsági funkciót adnak hozzá.

Az álló keretek szélességének összehasonlítása: Amikor a mélyebb keretek megérik a költségeket

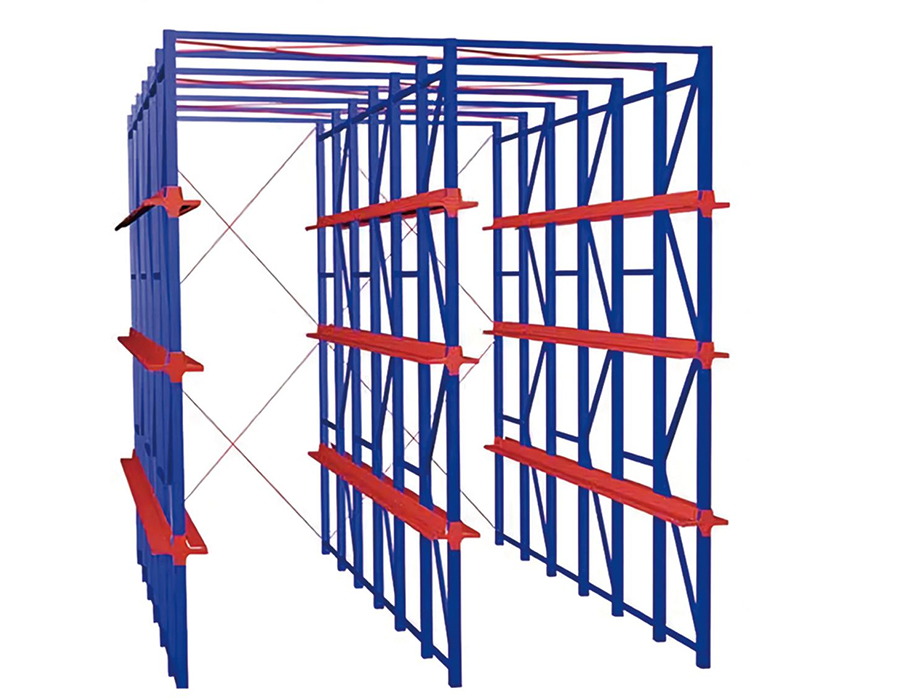

A függőleges keret mélységét – a keretet alkotó két függőleges oszlop között elöl-hátul mért méretet – gyakran a megadott terhelés elviseléséhez szükséges minimumra adják meg, amely a szabványos egymélységű szelektív állványok esetében általában 800 mm vagy 1000 mm. A keretmélység azonban közvetlen és jelentős hatással van az állványrendszer felborulási erőkkel szembeni stabilitására, és a minimális mélység kiválasztása minden alkalmazásnál téves gazdaságosság nagy igénybevételű környezetben.

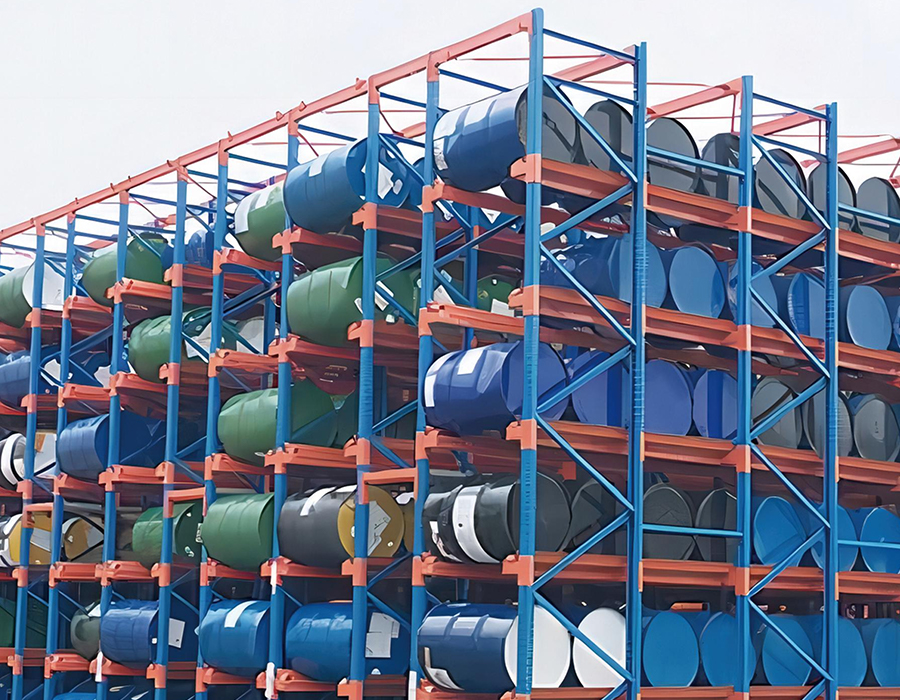

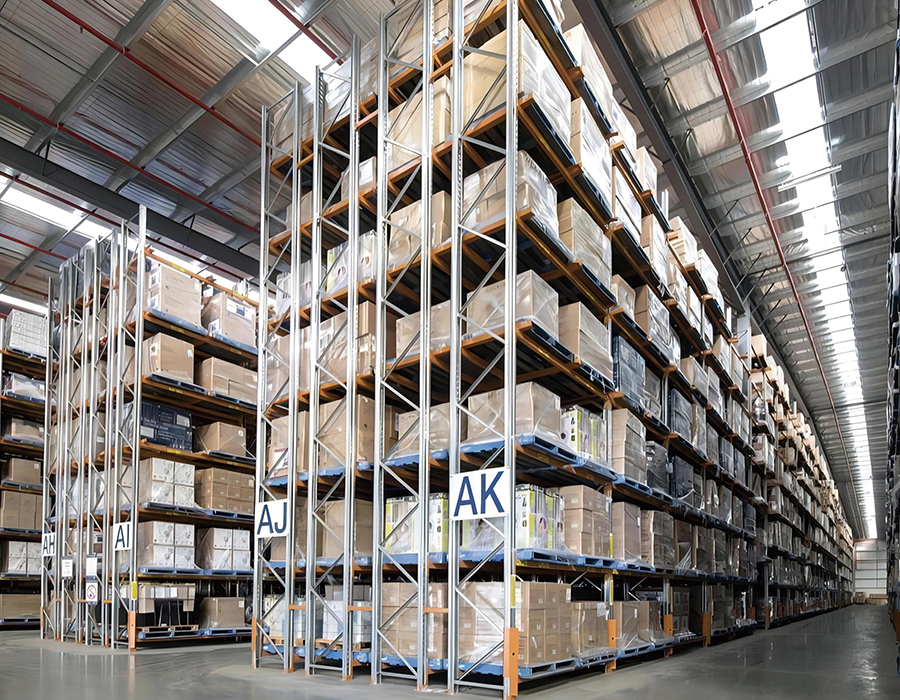

A 10 méter feletti, nagy teherbírású, nagy teherbírású raklapos állványrendszerekben a támasztóoszlop karcsúsági aránya – magassága osztva a minimális forgási sugarával – válik az irányadó tervezési paraméterré, nem pedig önmagában az axiális terhelés. A mélyebb keretek az oszlop középvonalától nagyobb vízszintes távolságra merevítik az oszlopot, ami növeli a keretszerelvény tényleges forgási sugarát és növeli a kritikus kihajlási terhelést. Ez az oka annak, hogy az 1000 mm-es vagy 1200 mm-es keret többletköltségét általában a szükséges függőleges szakasz súlyának csökkentése indokolja, ami részben ellensúlyozza a szélesebb átlós merevítőelemek többletköltségét.

Horgonycsavar specifikációja: Miért fontosabb a kihúzási szilárdság, mint a nyírószilárdság

A raktári személyzet többsége, sőt sok beszerzési csapat is azt feltételezi, hogy az állványrögzítő csavarok elsősorban a vízszintes nyíróerőknek ellenállnak – a targonca becsapódásából vagy a szeizmikus tevékenységből eredő oldalirányú lökésnek. Valójában a legtöbb nagy teherbírású raklapállvány-konfigurációban az állványalap horgonyainak irányító terhelése függőlegesen kihúzható feszültség, nem pedig vízszintes nyírás. Ennek megértése megfordítja a horgonyok meghatározásának és ellenőrzésének logikáját.

A mechanizmus egyszerű: ha egy állványkeret felborulási nyomatéknak van kitéve – akár excentrikus raklapterhelés, akár targonca magasságban történő ütközés vagy szeizmikus oldalgyorsulás következtében – a keret feszítő oldalán lévő alaplemez inkább megemelkedik, mintsem elcsúszik. Az ezen az oldalon lévő horgonycsavarnak ellenállnia kell a feszített teljes felhajtóerőnek. Egy 10 méter magas, nagy teherbírású állvány esetében, amely szintenként 4000 kg-ra van megterhelve öt szinten, a feszítőhorgonynál a számított felhajtóerő tervezési ütközés esetén meghaladhatja a 15–20 kN-t. A szabványos M12 tágulási horgonyok a szabványos betonban mindössze 8-12 kN kihúzási kapacitást érnek el a beágyazási mélységtől és a betonminőségtől függően – jóval a kereslet alatt.

A helyes specifikációs megközelítés három ellenőrzött paramétert foglal magában: a beton nyomószilárdsága a telepítés helyén (minimum C25 a legtöbb nagy igénybevételű alkalmazáshoz), a horgony beágyazási mélysége (nem csak a csavar hossza – a tényleges beágyazás az alaplemez vastagságának és az esetleges kiegyenlítő habarcs figyelembevétele után) és a perem távolsága a legközelebbi betonfugától vagy éltől. A helyszínen telepített próbahorgonyok kihúzási teszteredményei a legmegbízhatóbb ellenőrzési módszer, és minden olyan projektnél meg kell követelni, ahol a számított emelési igény megközelíti a horgony katalógusban megadott kihúzási kapacitásának több mint 60%-át.

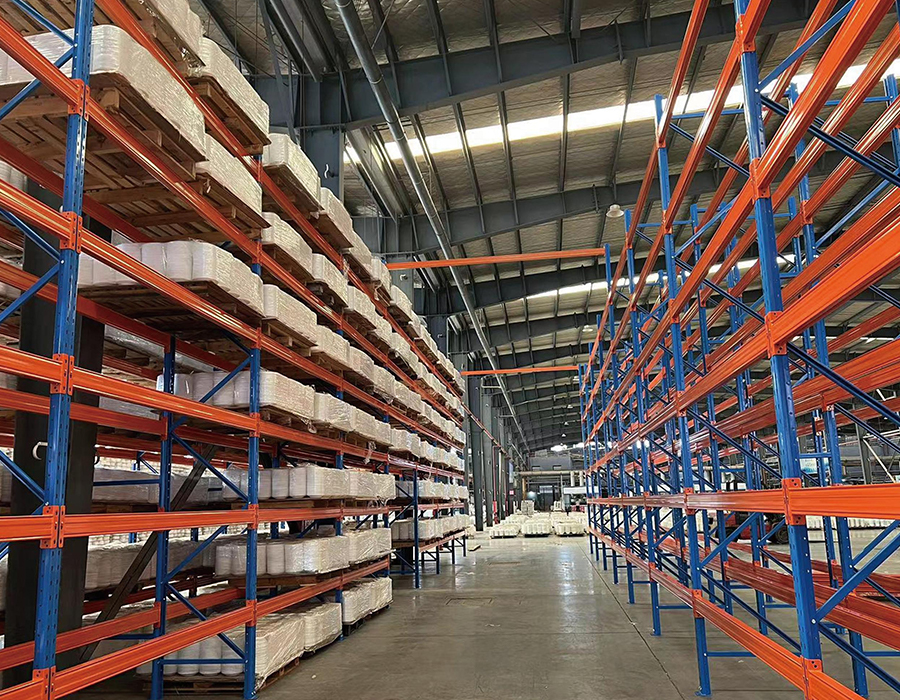

Hogyan működik együtt a folyosó szélességének specifikációja a fogasléc stabilitásával és a targonca kiválasztásával

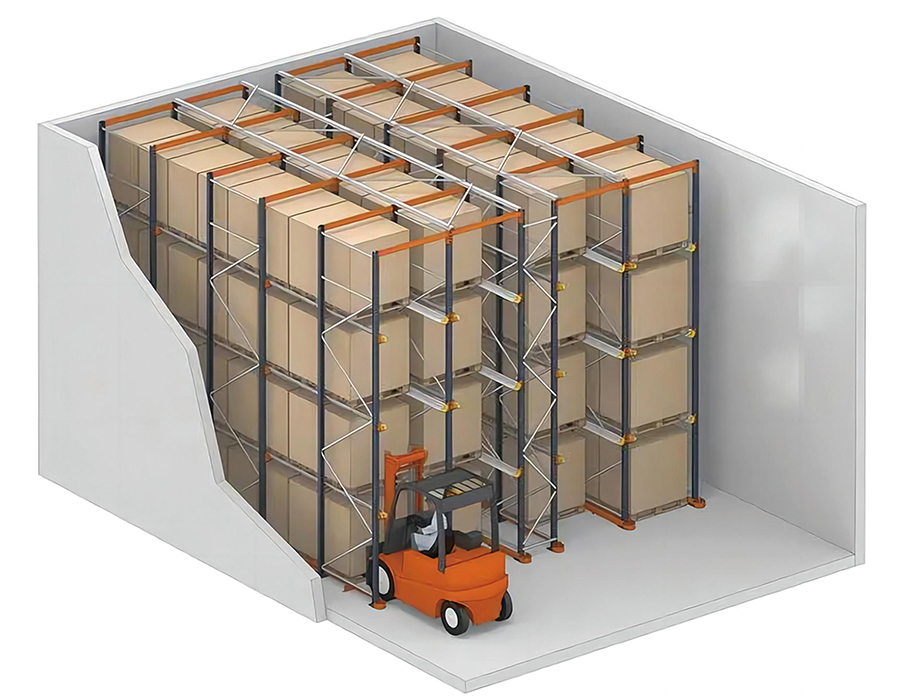

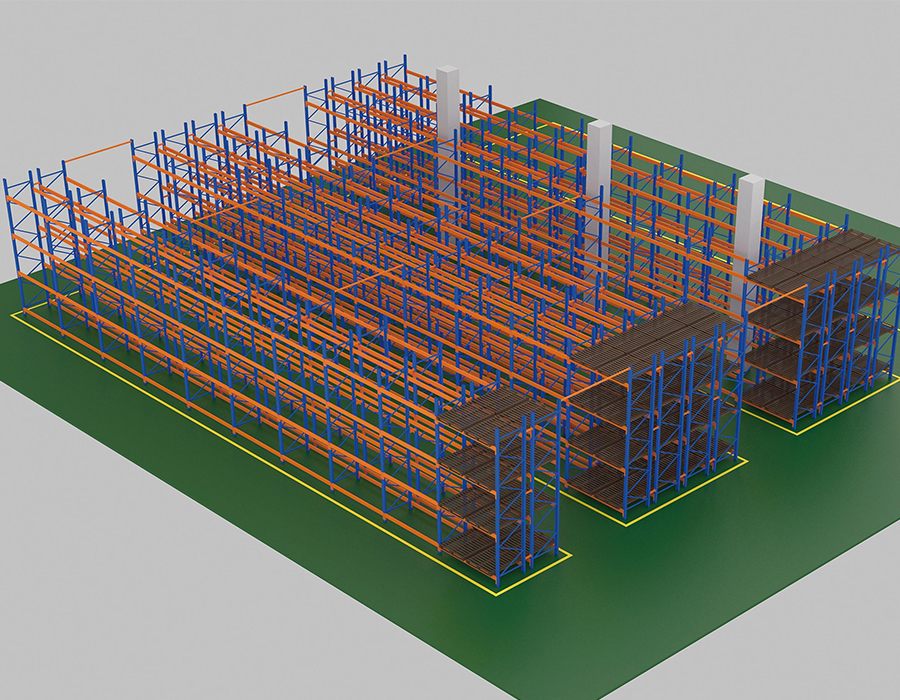

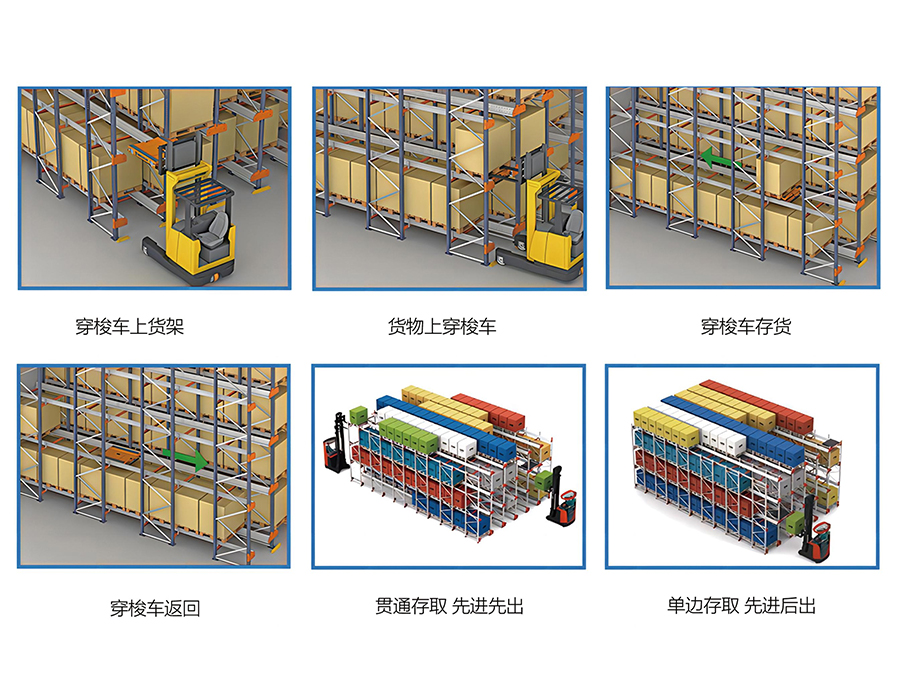

A folyosó szélessége a nagy teherbírású ipari raklap állvány Az elrendezés nem egyszerűen forgalomirányítási döntés – ez egy rendszermérnöki kényszer, amely egyszerre határozza meg a targonca típusát, a maximális állványmagasságot, az áteresztőképességet és a teljes tárolási sűrűséget. Ezek a változók szorosan kapcsolódnak egymáshoz, és az egyik optimalizálása a többi modellezése nélkül szuboptimális eredményeket eredményez, amelyeket költséges korrigálni a telepítés után.

A három fő folyosókategória mindegyike különálló lépcsőzetes korlátozásokat hoz létre:

• Széles folyosó (3500 mm): Szabványos fordulási sugarú ellensúlyos targoncákhoz használható. A maximális gyakorlati állványmagasság körülbelül 7–8 m-re korlátozódik a targonca árboc magassága és a magassági kilátás miatt. A tárolási sűrűség a legalacsonyabb a három konfiguráció közül, de az áteresztőképesség rugalmassága a legnagyobb – a flotta bármely targonca bármely folyosón működhet, és nincs szükség speciális képzésre vagy járműre.

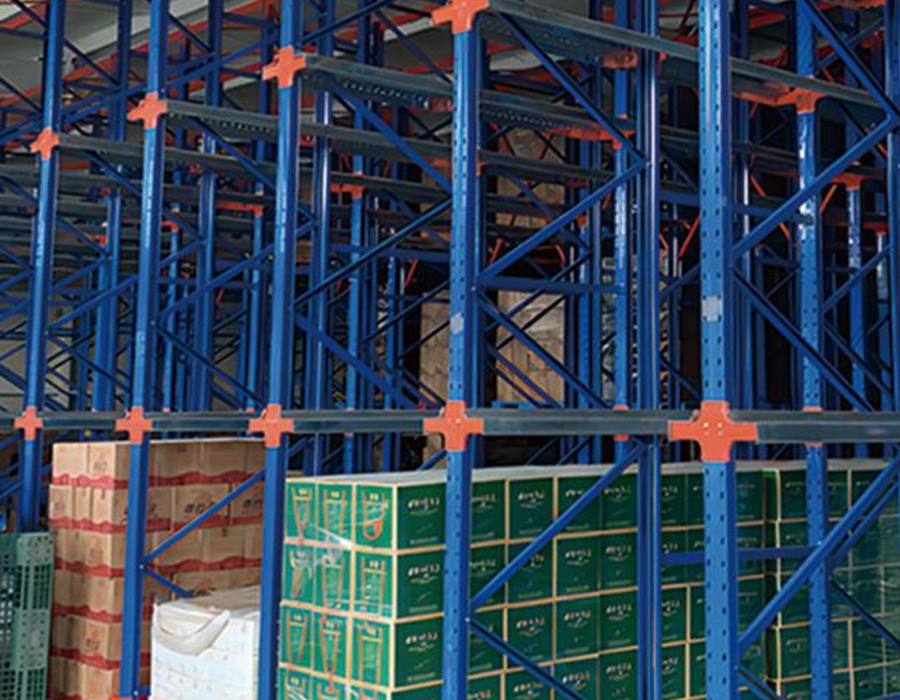

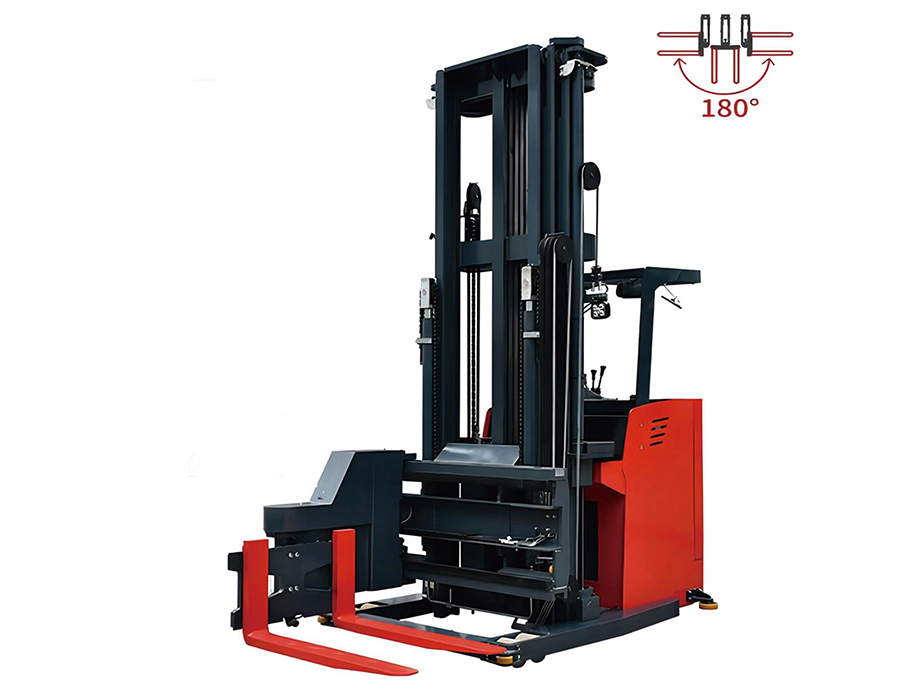

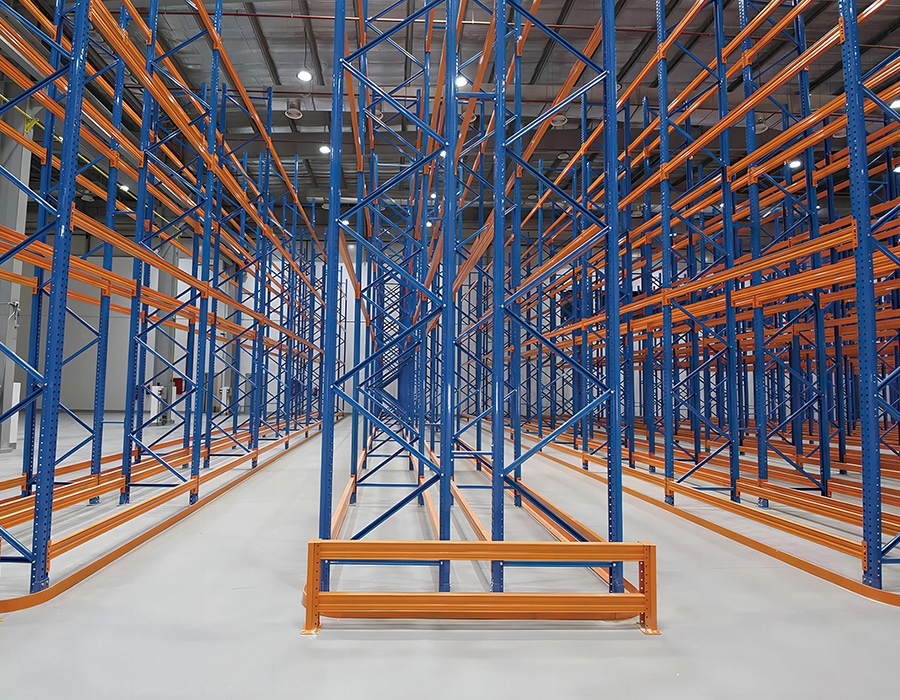

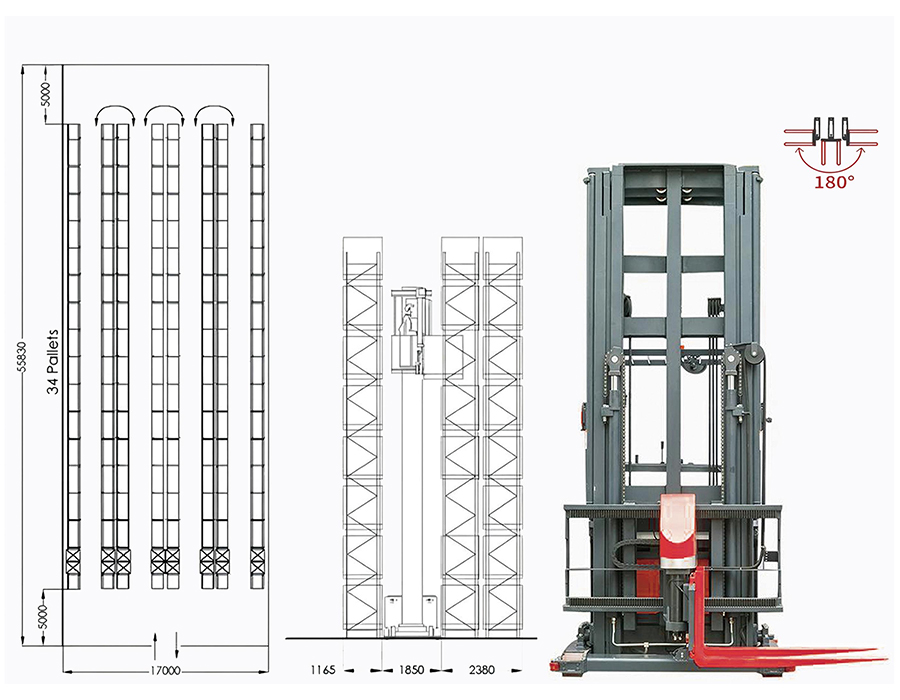

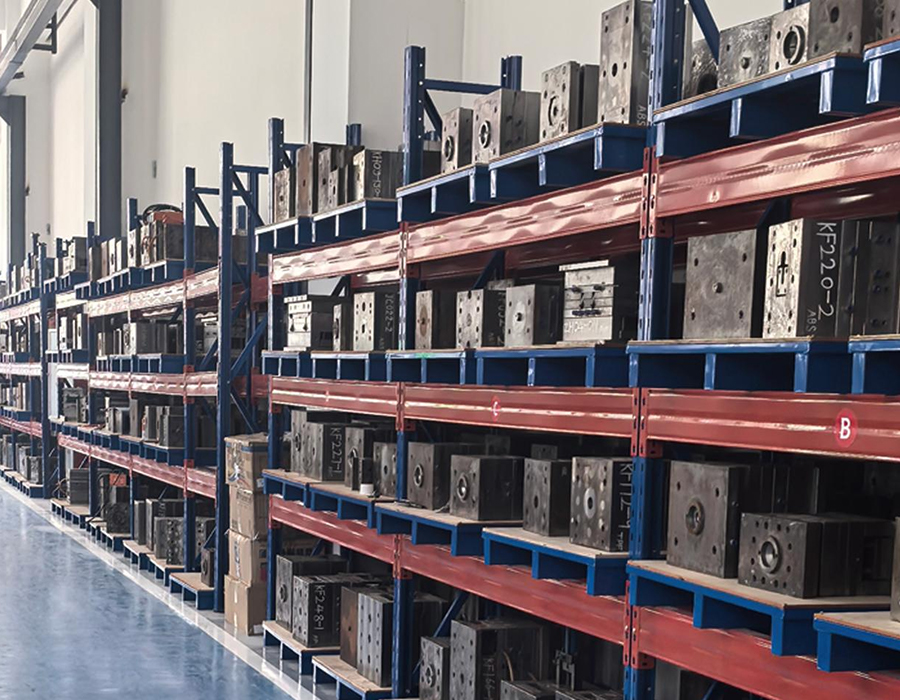

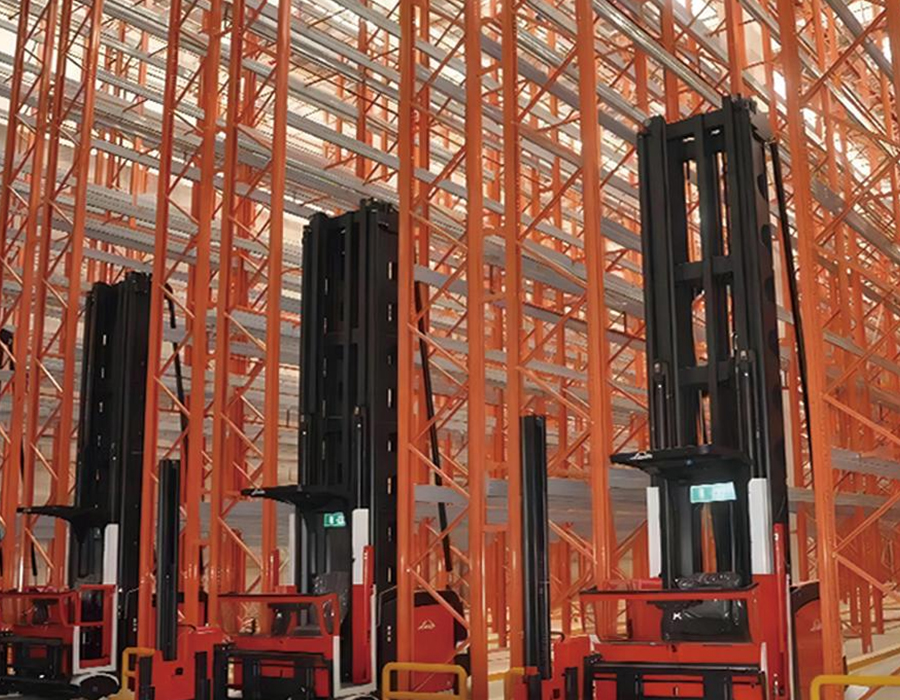

• Keskeny folyosó (1800–2200 mm): Huzalvezetésű vagy sínvezetésű nagyon keskeny folyosós (VNA) targoncákat igényel, amelyek a rakomány mellett felemelt kezelővel működnek. Ezek a teherautók elérhetik a 14 méteres magasságot, és 40-50%-kal nagyobb tárolási sűrűséget érnek el, mint a szélesfolyosós elrendezések. A VNA targoncák azonban egycélúak – nem használhatók az állványfolyosókon kívüli fogadási vagy kiszállítási műveletekre, mivel külön ellensúly- vagy tolóoszlopos targoncákra van szükség a megállóhelyekhez.

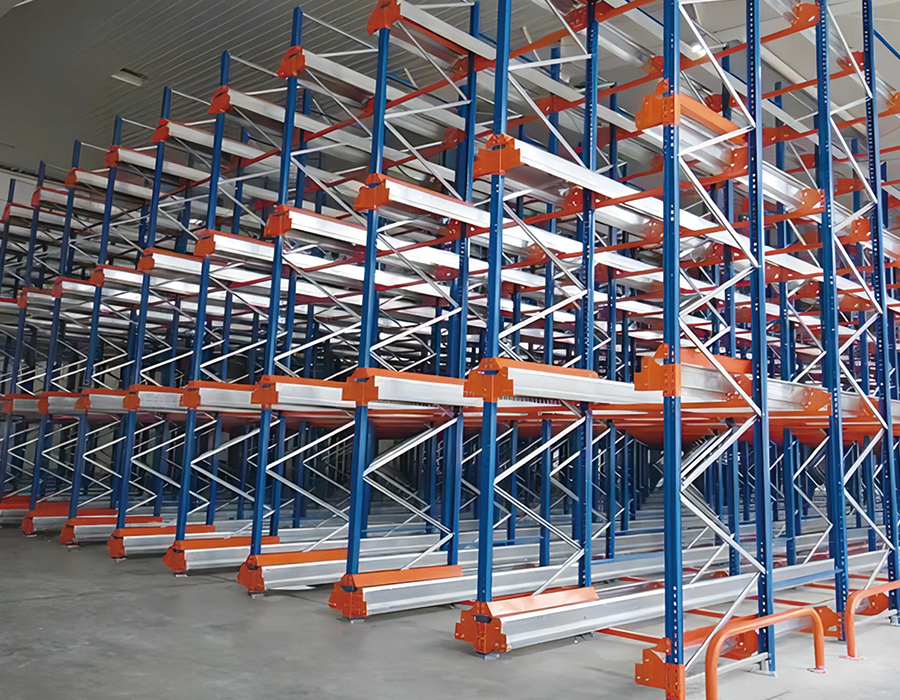

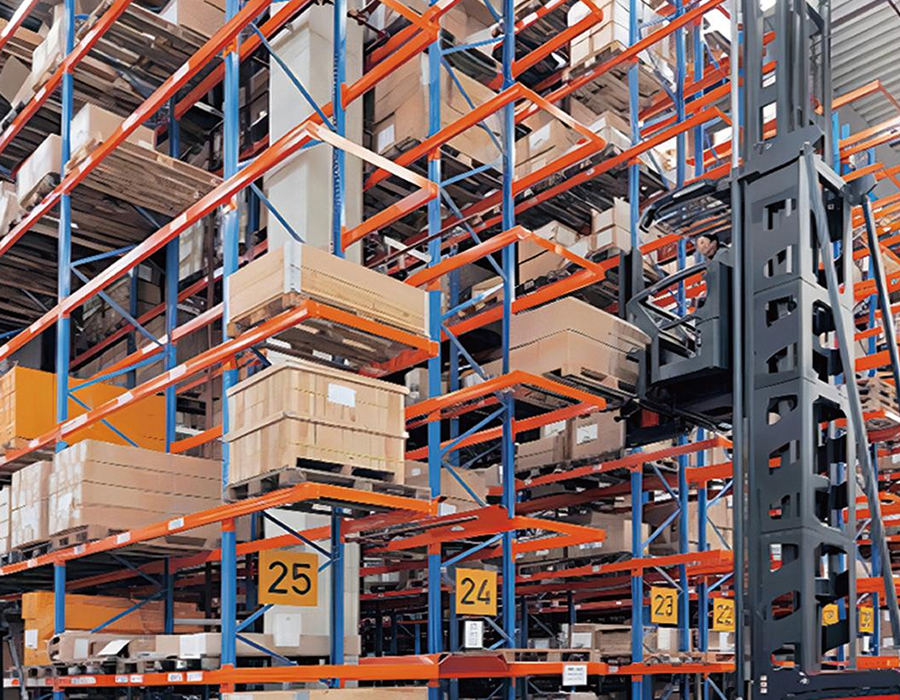

• Tolós teherautó folyosója (2700–3200 mm): A modern nagy teherbírású raklapos állványrendszerek leggyakoribb konfigurációja, a sűrűség és a rugalmasság kiegyensúlyozása. A tolóoszlopos targoncák a jármű karosszériájának mozgatása nélkül nyújtják ki villáikat, így az ellensúlyos gépeknél keskenyebb folyosókon is működhetnek, miközben 10–11 m magasságot érnek el. A kritikus megkötés a folyosó minimális szélessége 90 fokos raklapelhelyezés esetén – ez minden egyes targoncamodellre és raklaptájolásra vonatkozik, és a pontos teherautó-specifikáció alapján kell ellenőrizni, nem pedig egy általános táblázatban.

A Huijiannál az elrendezés tervezési folyamata a targonca specifikációjával kezdődik, nem pedig azzal. Először az állványrendszer megtervezése, majd az illeszkedő targonca kiválasztása gyakori sorrendi hiba, amely mind a folyosószélességben, mind az állványmagasságban kompromisszumot kényszerít, ami csökkenti a raktár általános hatékonyságát.

Felületi bevonat minősége nagy igénybevételt jelentő környezetben: a mikronszámon túl

A porbevonat vastagsága az a specifikáció, amelyet leggyakrabban hivatkoznak a nagy teljesítményű ipari raklap állványok beszállítóinak felületi minőségének összehasonlításakor. A 60–80 mikron száraz rétegvastagság szabványos specifikációja széles körben hivatkozik, és a legtöbb neves gyártó teljesíti ezt a küszöböt. A bevonat vastagsága azonban önmagában nem jó előrejelzője a korrózióállóságnak és a bevonat adhéziós élettartamának valódi ipari környezetben – a porfelhordás előtti előkezelési folyamat a kritikusabb változó.

Az ipari állványacélok standard előkezelési szekvenciája zsírtalanítást, felületi pácolást vagy szemcseszórást tartalmaz a malmi lerakódás és rozsda eltávolítására, foszfátozást az acélfelülethez kémiailag kötődő konverziós bevonat létrehozásához, valamint egy végső passziválási öblítést a porfelhordás előtt. A foszfátréteg a tapadó alap – enélkül a csupasz vagy nem megfelelően előkészített acélra felvitt porbevonatok nedves vagy kémiailag aktív környezetben, a bevonat vastagságától függetlenül, 12-24 hónapon belül leválnak a vágott éleknél és az ütközési zónákban. Az ISO 9227 szerinti, legalább 500 órás sópermetezési vizsgálat jelentős minőségi referenciaérték; a szállítóknak képesnek kell lenniük vizsgálati tanúsítványok rendelkezésre bocsátására, nem csupán specifikációkra.

Hűtőtárolási alkalmazásoknál, ahol az állványok -20°C alatti hőmérsékleten működnek, a szabványos poliészter porbevonatok törékennyé válnak és elvesztik ütésállóságát. Az epoxi-poliészter hibrid bevonatok vagy a tűzihorganyzás a megfelelő előírások ezekben a környezetekben. A választás a költség és a hozzáférhetőség közötti kompromisszumot foglalja magában: a tűzihorganyzás kiváló hosszú távú korrózióállóságot biztosít, és rétegvesztés nélkül túléli a mechanikai sérüléseket, de a sérült horganyzott szelvények nem javíthatók helyszíni festékkel, míg a hibrid bevonatú alkatrészek javíthatók. Hat gyártósorunkkal és 58 000 négyzetméteres létesítményünkön belüli bevonási folyamatunkkal minden szakaszban közvetlen ellenőrzést tartunk fenn az előkezelés minősége felett – amit a szerződéses bevonási eljárások nem tudnak megbízhatóan garantálni.

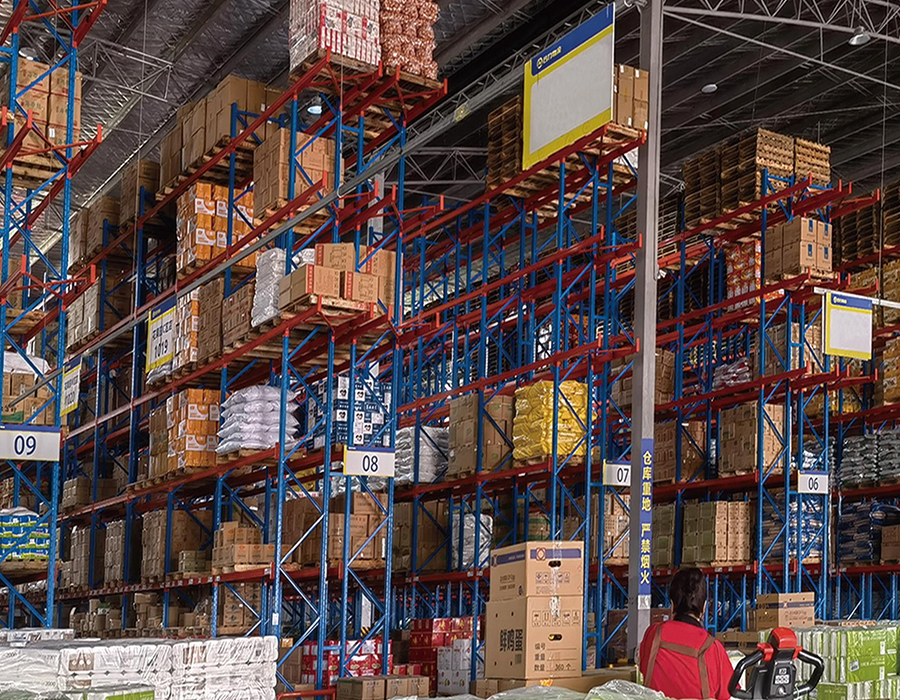

Hirdetőtáblák betöltése: jogi követelmény vagy gyakorlati biztonsági eszköz?

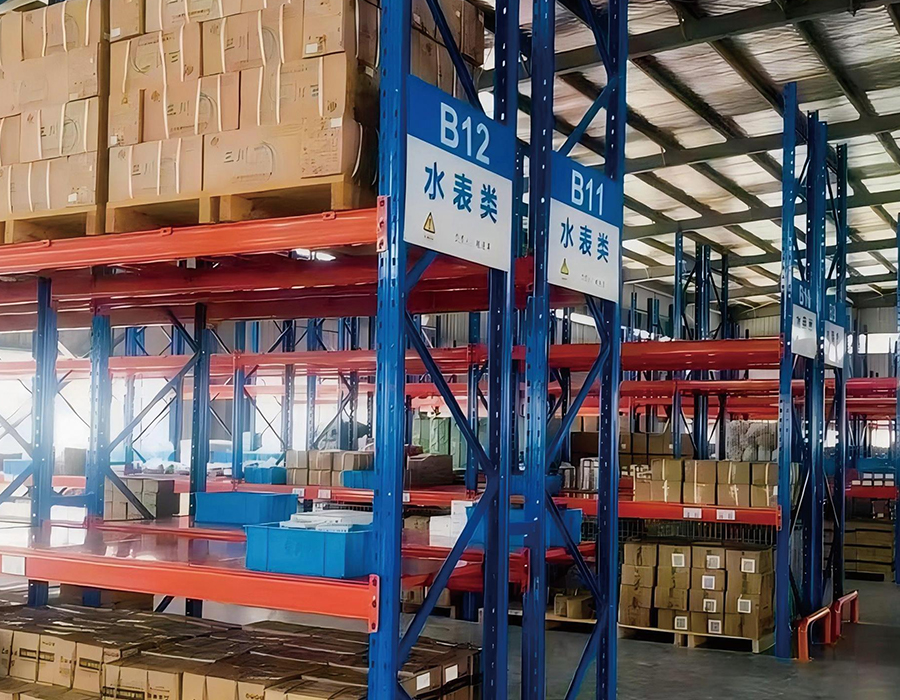

A legtöbb nemzeti ipari állványszabvány, beleértve a kínai GB/T 25820 és az európai EN 15635 szabványt is, megkövetelik a legtöbb nemzeti ipari állványszabvány szerint az állványra szerelt táblákat – az állványra szerelt táblákat, amelyek a legnagyobb megengedett terhelést mutatják ki nyílásonként, gerendaszintenként és függőleges keretenként.

A nagy teherbírású raklapos állványrendszerre vonatkozó, megfelelően meghatározott terhelési figyelmeztetésnek többet kell közölnie, mint egyetlen teljes rekeszkapacitás számot. A működés szempontjából hasznos terhelési figyelmeztetések a következő információkat tartalmazzák:

• Maximális terhelés sugárszintenként (nem csak mezőnként), mivel az elhelyezési döntéseket hozó kezelők szintenként dolgoznak, nem pedig rekeszenként.
• Az egységrakomány maximális méretei – különösen a raklap túlnyúlási határai, és hogy a kapacitás gerendaszintenként két raklapot vagy egy túlméretezett raklapot feltételez.
• Minimális padlóterhelési kapacitás a területen, hogy az üzemeltetési vezetők kereszthivatkozást végezhessenek a padló állapotának időbeli változásaira.
• Az állványrendszer gyártója, a telepítés dátuma és a mérnöki szabvány, amely szerint a rendszert tervezték – kritikus információ, amikor a sérülések javítását vagy bővítését évekkel a telepítés után értékelik.

A gyakorlatiasabb kihívás az, hogy a terhelési értesítések csak akkor hatékonyak, ha az őket olvasó személyzet megérti, mit jelentenek a számok a tényleges leltárral összefüggésben. A gerendaszintenkénti 2000 kg-os teherbírás egy absztrakt szám a targoncakezelő számára, hacsak nem egy adott raklapszámra és terméktípus-referenciára fordították. Azok a létesítmények, amelyek a szabványos rakodási értesítést termékspecifikus referenciakártyával egészítik ki – például „maximum 2 raklap A termék vagy 1 raklap B termék szintenként” – lényegesen jobban betartják a kezelőt a terhelési korlátok betartásával, mint azok, amelyek csak a műszaki szabványos értesítést teszik közzé.
