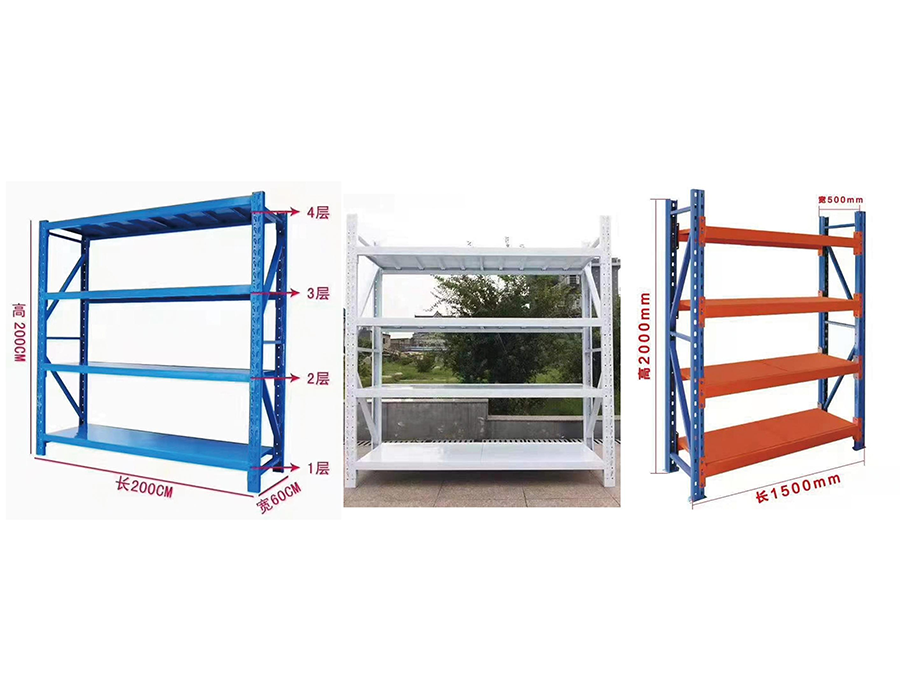

Könnyű, csavar nélküli polcok (≤150 kg/réteg)

Hogyan befolyásolja a nyaláb fesztávja a terheléseloszlást a csavar nélküli polcokon

Az egyik leggyakrabban félreértett szempont könnyű, csavar nélküli polcok a gerenda fesztávolsága és a tényleges teherbírás közötti összefüggés. A polconkénti névleges terhelést általában egy teljesen alátámasztott gerenda felezőpontjában számítják ki – ami azt jelenti, hogy az oszlopok közötti távolság növekedésével a tényleges teherbírás nem lineárisan csökken. Egy 150 kg-os, 900 mm-es fesztávval rendelkező polc esetében, ha ezt a fesztávot 1200 mm-re növeljük a nyalábmérő beállítása nélkül, a valós kapacitás 100 kg alá csökkenhet dinamikus raktári körülmények között. Éppen ezért a fesztáv kiválasztásának mindig meg kell előznie a terhelés tervezését, nem pedig követnie kell.

A Huijian-i gyártási folyamatunkban a gerendaprofilokat hidegen hengereljük meghatározott tűrésekre, pontosan azért, mert az acél vastagsága kisebb eltéréseket mutat a hosszabb fesztávokon. Az 1,5 mm-es gerenda 0,2 mm-es alultűrése látható elhajlást okozhat jóval a névleges küszöbérték alatti terheléseknél. A polcok meghatározásakor olyan pick-and-pack környezetekhez, ahol a személyzet ismételten betölti és kirakja a polcokat, a dinamikus terhelési tényezőket – jellemzően a statikus érték 1,25-szörösét – mindig alkalmazni kell.

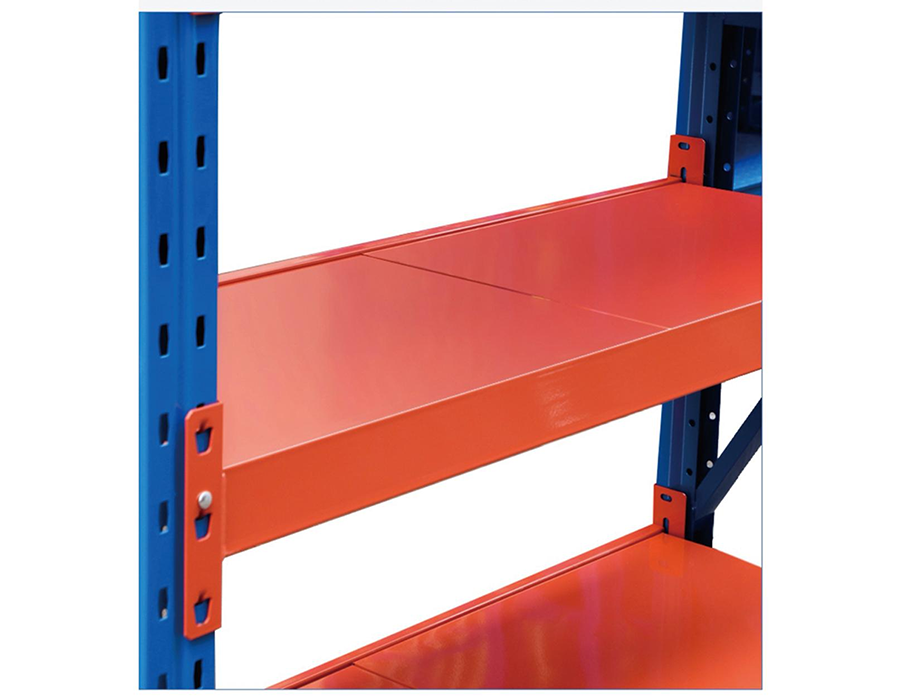

A szegecs és klip csatlakozó megértése: több, mint egy rögzítési lehetőség

A könnyű, csavar nélküli polcrendszerek két elsődleges csatlakozótípus egyikét használják: a szegecs stílusú (lyukasztott fül) és a kapcsos vagy beakasztós stílusú. Ezek nem felcserélhető tervezési preferenciák – különböző szerkezeti filozófiákat tükröznek, és valós következményekkel járnak a telepítésre, az újrakonfigurálásra, valamint a szeizmikus vagy rezgésállóságra nézve.

• A szegecsszerű csatlakozók a gerendát a függőleges oszlopban lévő lyukba rögzítik. Jól ellenállnak a vízszintes állványos erőknek, és előnyösek olyan környezetben, ahol targonca közlekedik a közelben, vagy padlóvibráció van, de a magasságállításhoz kalapács szükséges, és nem tűri a gyakori átkonfigurálást.
• A csíptetős/akasztható csatlakozók a hornyolt támasztékba illeszkednek, és másodpercek alatt kézzel áthelyezhetők. Kiváló rugalmasságot kínálnak a dinamikus készletkörnyezetekhez, de érzékenyebbek a felhajtó erőkre – ami azt jelenti, hogy a véletlenül felfelé irányuló ütés alulról elmozdíthatja a gerendát, ha a klip mélysége sekély.

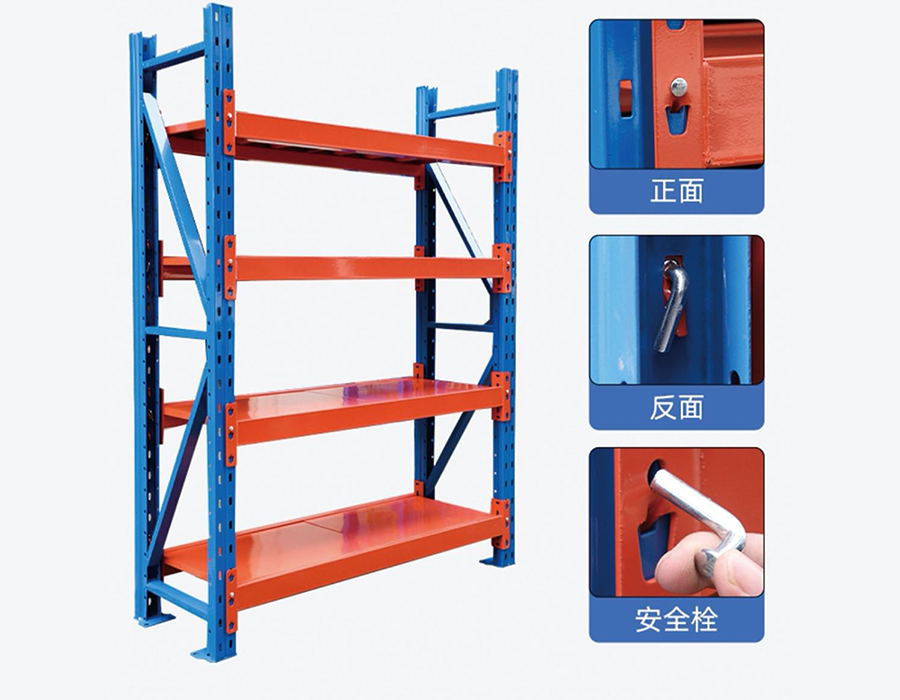

• Egyes hibrid rendszerek csíptetős elsődleges csatlakozást használnak egy másodlagos biztonsági rögzítőcsappal, amely az elhelyezés után a helyére pattan. Egyre inkább ez a szabvány az automatizált vagy félautomata raktárakban elhelyezett, könnyű ipari polcok esetében, ahol a nyaláb elmozdulása katasztrofális lenne.

A rendszerek értékelésekor ellenőrizze a csatlakozó bekötési mélységét és a másodlagos rögzítési mechanizmus meglétét, mielőtt pusztán az ár alapján döntene a vásárlásról.

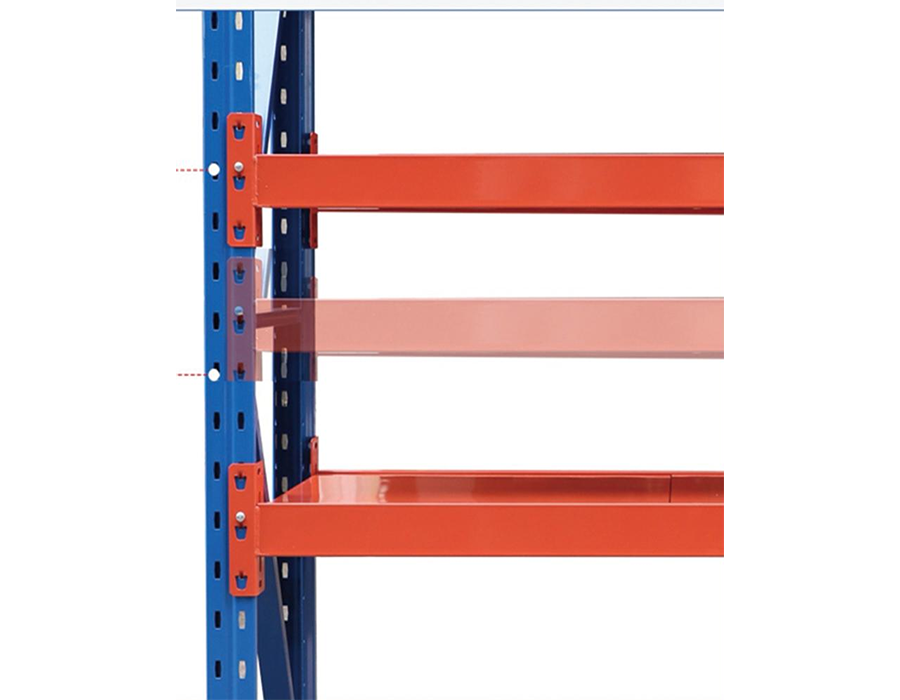

Oszlopemelkedés és polcmagasság állítható: amit a műszaki adatlap nem mond

A legtöbb csavar nélküli polctermék a "25 mm-es dőlésszögű állíthatóságot" hirdeti, de ez a szám csak egy részét árulja el a történetnek. A használható beállítási tartományt maga a gerenda teteje és a felette lévő polc alsó része közötti távolság korlátozza – ami a gyakorlatban azt jelenti, hogy a dőlésszög-szemcsésség a futás középső zónáiban számít leginkább, nem pedig a tetején vagy az alján, ahol a rögzített szerkezeti korlátok dominálnak.

A vegyes árukészletű raktárakban felmerülő gyakorlati probléma a „félfogású csapda”: amikor a komissiózónak 210 mm magas tételeket kell tárolnia, de a rendelkezésre álló osztások 200 mm-ről 225 mm-re ugranak, a polconkénti plusz 25 mm holttér felhalmozódik egy 5 szintes, 20 rekeszből álló rendszerben, amely jelentős függőleges tárolóveszteséget okoz. Azok a létesítmények, amelyek megfelelő SKU-magasság-ellenőrzést végeznek a polcok telepítése előtt, rutinszerűen 15–25%-kal jobb vertikális kihasználást érnek el, mint az alapértelmezett konfigurációkat használók.

Álló oszlopainkat egységesen 50 mm-es osztásközzel tervezzük szabványos konfigurációkban, és a projektek testreszabásán műszaki csapatunkkal dolgozó ügyfelek 25 mm-es osztóoszlopokat kérhetnek vegyes magasságú készletkörnyezetekhez – ez a részlet gyorsan megtérül sűrű tárolási forgatókönyvek esetén.

Felületkezelési lehetőségek és azok valós teljesítménybeli különbségei

A csavar nélküli polcok többféle felületkezeléssel is elérhetők, és a választásnak közvetlen hatása van az élettartamra, a terhelhetőségre (a bevonat vastagsága miatt) és a környezeti alkalmasságra.

Gyakori hiba az elektrogalvanizált polcok meghatározása olyan létesítményeknél, ahol padlómosási rutin van, vagy amelyek a rakodódokk ajtajának közelében vannak. A vékony cinkréteg gyorsan telítődik ismételt nedvesség hatására, és 12–18 hónapon belül látható rozsda jelenik meg – ez gyakran érvényteleníti a garanciális igényeket, ha nem tartják be a páratartalomra vonatkozó előírásokat. A Huijian szabványos gyártósorai 60–80 µm-es epoxi-porbevonatot alkalmaznak alapvonalként, és tűzihorganyzott opciók állnak rendelkezésre az élelmiszer-feldolgozásban, a hűtőláncban vagy a part menti logisztikai környezetben.

Padlórögzítési követelmények szabadon álló és falra kötött, csavar nélküli polcok esetén

Ipari könnyű, csavar nélküli polcok gyakran szabadon álló futásként, padlórögzítés nélkül alkalmazzák – ami sok alacsony kockázatú környezetben kompatibilis, máshol viszont felelősséggé válik. A döntési mátrix árnyaltabb annál, mint egyszerűen annak ellenőrzése, hogy a szeizmikus zónákhoz szükséges-e horgony.

Amikor a lehorgonyzás nem alku tárgya

A 2,4 métert meghaladó magasságú polcok, illetve a 6:1 feletti magasság-mélység arányú polcok eleve hajlamosak arra, hogy excentrikus terhelés hatására felboruljanak – ez a forgatókönyv mindig akkor fordul elő, amikor a komissiózók következetesen megrakodják az öböl egyik oldalát a másik előtt. A fizika itt egyértelmű: egy 2,4 m magas, 400 mm-es mélységű egység billenőnyomatéka egyetlen 30 kg-os, a polc egyik oldalán elhelyezett peremén meghaladható billenőnyomatékkal is meghaladható.

Falkötő szempontok

A falrögzítés a padlórögzítés gyakori alternatívája, ha a padlófelület nem alkalmas fúrásra (pl. emelt padlózat, membránnal bevont felületek). A falkötések azonban csak akkor hatékonyak, ha maga a fal szerkezetileg megfelelő. Az egyrétegű gipszkarton válaszfal nem érvényes rögzítési pont egy terhelt polcsorhoz. A falkötéseket meghatározó mérnököknek ellenőrizniük kell a falszerkezetet, és megfelelő üreges horgonyokat vagy átmenőcsavarokat kell használniuk, ahol a csapok távolsága lehetővé teszi.

Padlószintező lábak és teherátadó szerepük

Sok csavar nélküli polcos állvány alapfelszereltségként állítható szintező lábakkal rendelkezik. Az egyenetlen padlók kiegyenlítésén túl ezek a lábak kritikus teherátadó szerepet töltenek be: nagyobb érintkezési felületen osztják el a támasztóoszlop pontterhelését, megakadályozva a feszültségek koncentrációját a puha vagy bevont padlófelületeken. Az epoxi-bevonatú raktárpadlón történő polcok elhelyezésénél a minimális alaplap 50 cm² alapterületű lábak megadása praktikus irányelv, hogy elkerüljük a bevonat károsodását nagy terhelés esetén.

Tartozékok integrációja: Az alappolcfedélzeten túl

Egy jól meghatározott csavar nélküli polcrendszer ritkán áll csak függőlegesen és lapos fedélzeten. A kiegészítő ökoszisztéma jelentősen kibővíti a funkcionális hasznosságot, ezért inkább a kezdeti specifikációs fázisban kell értékelni, mint később utólag felszerelni – mivel a függőleges nyílások kompatibilitása gyártónként eltérő, és a keverőmárkák gyakran illesztési problémákat okoznak.

• Elválasztók és válaszfalak: A polcfedélzetekbe hornyolt függőleges elválasztók lehetővé teszik az öböl vízszintes szegmentálását kiválasztófelületekre. Kis alkatrészek tárolása esetén ez helytakarékosabb, mint a különálló tárolóedények használata. Ellenőrizze, hogy az elválasztó a gerendához vagy a fedélzethez csatlakozik-e – a gerendához rögzített elválasztók stabilabbak, de korlátozzák a fedélzet áthelyezését.
• Dróthálós burkolat: A tömör acél fedélzetek alternatívája, a drótháló csökkenti a por felhalmozódását, lehetővé teszi a permetezővíz áthaladását (fontos a tűzoltás megfelelősége szempontjából), és javítja a tárolt tárgyak láthatóságát. A drótháló terhelési értékei általában 10–15%-kal alacsonyabbak, mint az azonos nyomtávon lévő, megfelelő tömör fedélzetek.
• Címketartók és szemetestartók: Az elülső élű címkecsatornák, amelyek a gerenda peremére vagy a polc szélére rögzíthetők, megkönnyítik az SKU-címkézést ragasztómaradványok nélkül. A vonalkód- vagy RFID-szkennelésre áttérő műveleteknél a tömeges telepítés előtt ellenőrizze, hogy a címketartó mélysége megfelel-e a kiválasztott címkeformátumnak.
• Sortávtartók és hátsó csatlakozók: A megosztott oszlopokat használó kétsoros konfigurációk körülbelül 30%-kal javítják a lábnyom hatékonyságát a két független egysoros futtatáshoz képest. A megosztott tartóoszlopot mindkét sor együttes terhelésére kell méretezni – ezt a specifikációt gyakran figyelmen kívül hagyják, amikor a meglévő polcokat kétsoros elrendezéssé alakítják át.

A Huijiannál teljes körű kompatibilitási dokumentációt biztosítunk a polcok termékcsaládjainkon, így az ügyfelek már a kezdetektől tervezhetik az integrált konfigurációkat, ahelyett, hogy a telepítés során felfedeznék az illesztési korlátokat.

Polcfedélzet-elhajlási szabványok és értékelésük

Az elhajlás – egy megterhelt polcgerenda vagy fedélzeti panel függőleges íve – a polcok minőségének egyik legbeszédesebb mutatója, ennek ellenére a termékleírásokban ritkán szerepel feltűnően. A raktári polcok elfogadható elhajlására vonatkozó iparági referenciaszabvány L/180, ahol L a fesztáv milliméterben. 900 mm-es fesztávnál ez maximálisan 5 mm-es középponti elhajlást tesz lehetővé teljes névleges terhelés mellett. 1200 mm-es fesztávnál ugyanez az arány 6,67 mm-t tesz lehetővé.

Miért számít ez a gyakorlatban? A túlzott elhajlás számos lépcsőzetes problémát okoz: a meghajlított polcfedők a tárgyakat közép felé kényszerítik, instabil egymásra rakási feltételeket teremtve; többszintű rendszerekben a felső polc alatti elhajlás a függőleges távolságot a névleges érték alá szoríthatja; és az elhajlási határt rendszeresen elérő polcon ismételt be- és kirakodási ciklusok felgyorsítják a fém kifáradását a gerenda és a függőleges csatlakozási pontokon. A polcokra vonatkozó árajánlatok értékelésekor a beszállítóktól a 100%-os névleges terhelésnél tesztelt elhajlási értékük megkérdezése – nem csak maga a névleges terhelés – sokkal többet árul el a tényleges minőségről, mint önmagában az árak összehasonlítása.
