A világos magassági korlátok hogyan vezethetnek minden félemeleti polcra vonatkozó döntéshez

A tiszta belső magasság – a használható függőleges méret a kész padlótól a fenti legalacsonyabb akadályig – az egyetlen leginkább korlátozó paraméter minden területen. magasföldszinti polcok rendszerprojekt, mégis gyakran csak az épület egy vagy két pontján mérik, ahelyett, hogy szisztematikusan feltérképeznék a teljes telepítési lábnyomot. A tetőszerkezetek, a HVAC csővezetékek, a tűzoltó csővezetékek, a világítótestek és a daru futópálya gerendái mind helyi magassági korlátozásokat hoznak létre, amelyek jóval az épületspecifikációban megadott névleges szabad magasság alá eshetnek. A raktári magasföldszinti acél állványos polcrendszer átfogó felső akadályfelmérés nélküli telepítése rendszerint csak a beépítés során feltárt szerkezeti ütközéseket eredményez, amelyek költséges gerenda átirányítást vagy mezzanine magasságcsökkentést igényelnek.

A minimális tiszta magasság számítása kétszinteshez magasföldszinti polcok system egyidejűleg teljesítenie kell a következők mindegyikét: a földszinten a magasföldszint alatti szabad belmagasság (általában 2400–2700 mm az anyagmozgató berendezésekkel rendelkező személyzet számára); magának a magasföldszintnek a szerkezeti mélysége, beleértve az elsődleges gerendákat, a másodlagos gerendákat és a burkolatot (általában 250–450 mm a fesztávtól és a terheléstől függően); a magasföldszinten szükséges szabad belmagasság (ismét minimum 2400–2700 mm, több, ha állványok vagy magas polcok kerülnek a magasföldszint fölé); és a tűzoltási távolságra vonatkozó követelmények, amelyek számos joghatóságban előírják, hogy a tároló teteje és a sprinkler terelők között legalább 450–600 mm-es távolság legyen. Ezeknek a rétegeknek a hozzáadásával gyakran 6,5–7,5 méteres minimális épületmagasság érhető el egy funkcionális, kétszintes magasföldszinti állványrendszer esetében, ami jelentős szerkezeti módosítás nélkül kiküszöböl sok régebbi raktárépületet.

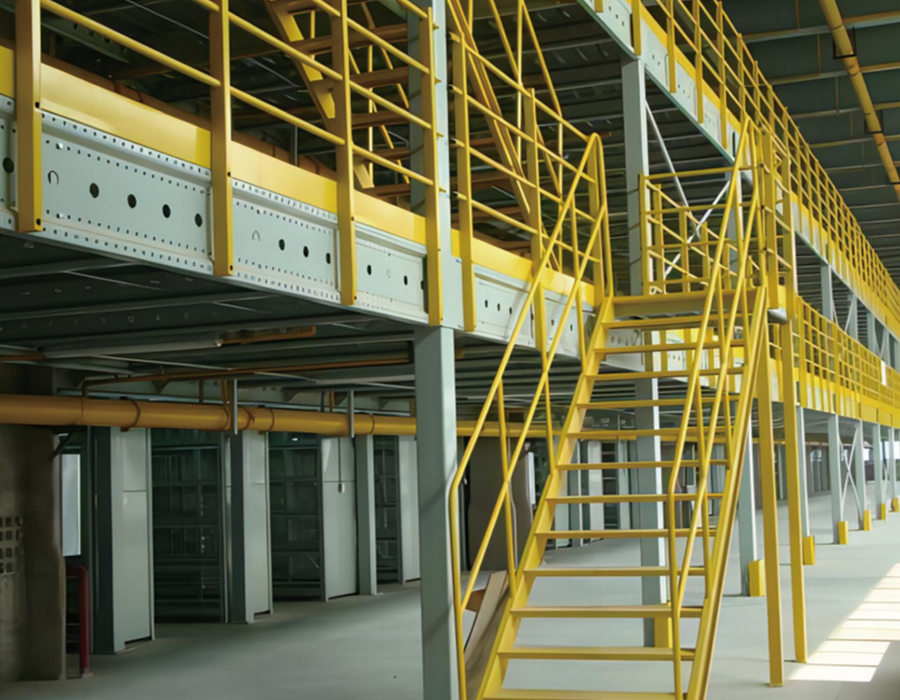

Ahol az épület magassága határos, ott a mezzanine fedélzet szerkezeti mélységének csökkentése az elsődleges emelő. A hagyományos I-gerenda elsődleges szerkezetről a cellás gerendákra – körkörös vagy hatszögletű szalagnyílásokkal rendelkező acélgerendákra – való áttérés lehetővé teszi, hogy az olyan szolgáltatások, mint a sprinklercsövek és az elektromos vezetékek áthaladjanak a gerendaszalagon, nem pedig alatta, így 150–300 mm szerkezeti mélységet nyernek vissza a gerenda terhelhetőségének csökkentése nélkül. Ez az egyetlen tervezési változtatás megvalósíthatóvá tehet egy marginális épületet a teljes magasföldszinti polcrendszer telepítéséhez.

Oszloprács elrendezése és lépcsőzetes hatása a földszinti műveletekre

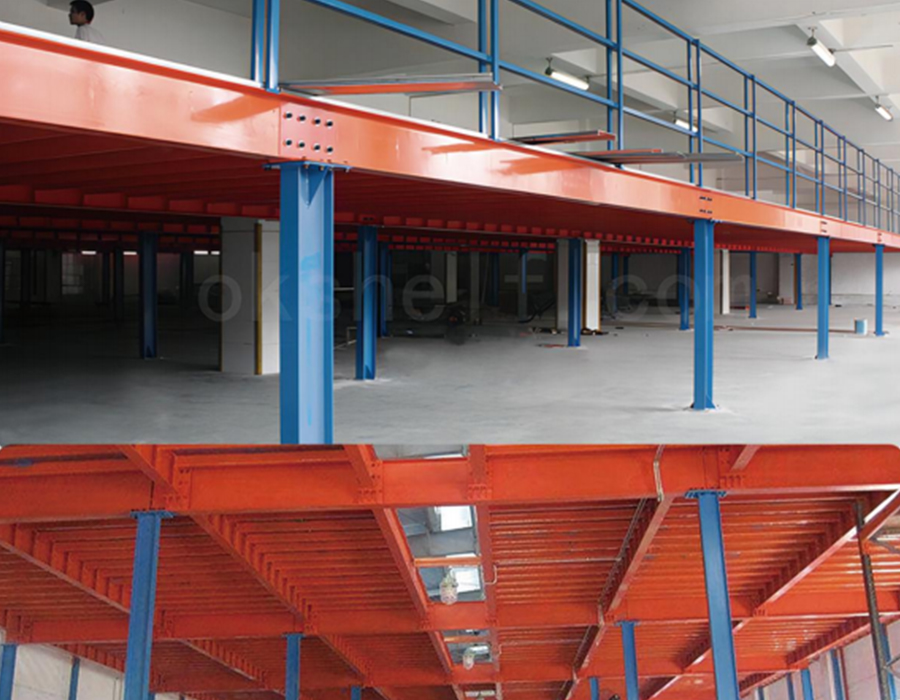

A raktári magasföldszinti acélplatformos polcrendszer oszloprácsa nem egyszerűen szerkezeti kérdés – ez egy olyan területrendezési döntés, amely állandóan meghatározza, hogy a mezzanine alatti földszinti terület hogyan használható fel a telepítés teljes élettartama alatt. A földszinti anyagáramlásra, az állványos folyosók elrendezésére vagy a berendezések elfordulási sugaraira való hivatkozás nélkül elhelyezett oszlopok olyan akadályokat okoznak, amelyek sokkal inkább csökkentik a földszinti hasznosságot, mint maguk az oszlopok fizikai lábnyoma.

A tervezett targoncafolyosó közepén elhelyezett oszlop nem csak azt a folyosót zárja el – kényszeríti a folyosó áthelyezését, ami összenyomhatja a szomszédos tárolóhelyeket, csökkentheti az állványsorok hosszát, vagy holt zónákat hozhat létre az oszlop körüli sarokgeometriában, amelyek túl keskenyek a szokásos raklaptartó állványokhoz, de túl szélesek ahhoz, hogy üresen hagyják. A földszinti zónában az oszlopok rossz elhelyezésének kumulatív hatása 15–25%-kal csökkentheti a felhasználható állványpozíciókat ahhoz az elrendezéshez képest, ahol az oszloprácsot eleve összehangolták az állványelrendezéssel.

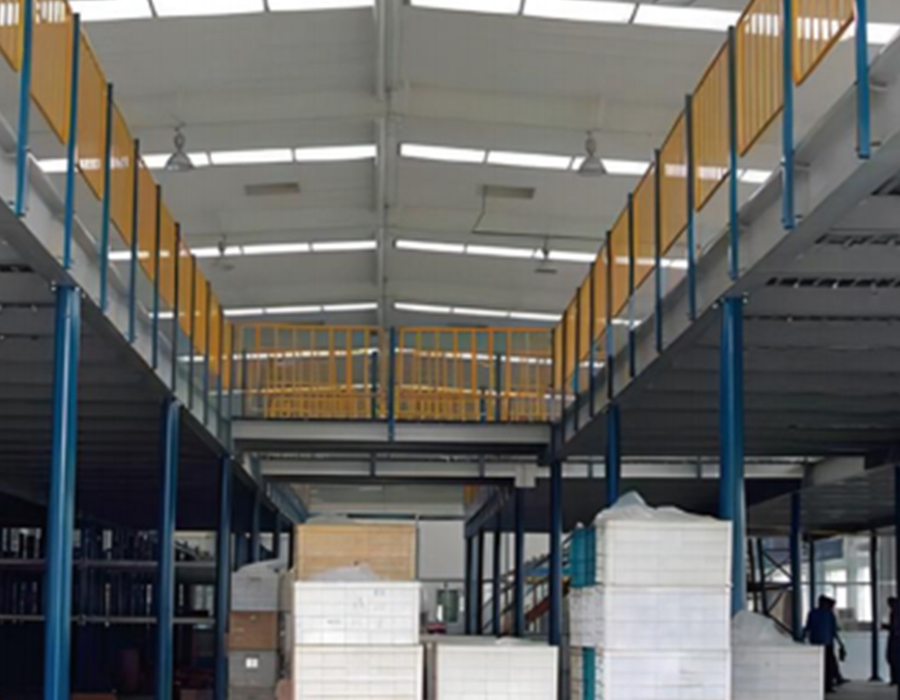

A gyakorlati tervezési megközelítés az, hogy először a földszinti állványok és a folyosók elrendezését kell létrehozni, majd meghatározni a mezzanine oszloprácsot, hogy az oszlopok középvonalait a rack függőleges soraihoz igazítsa, nem pedig az állványfolyosók középpontjaihoz. Ez azt jelenti, hogy az oszlopok a tárolási pozíciók között esnek, nem pedig a folyosókon belül, minimalizálva a működési hatást. A legtöbb szabványos, 2700 mm-es résszélességű és 3500 mm széles folyosós raklapállvány-konfigurációban a tárolási irányban körülbelül 5400 mm-es (két résszélességű) és a folyosóirányban 8000-10000 mm-es oszloprács használható. A 10 000 mm-nél szélesebb rácsoknál lényegesen mélyebb primer gerendákra van szükség a félemelet padlóterhelése alatti elhajlás szabályozásához, ami növeli a szerkezeti mélységet és felemészti a belmagasságot.

Burkolatanyag kiválasztása: szerkezeti és működési kompromisszumok a gyakori lehetőségek között

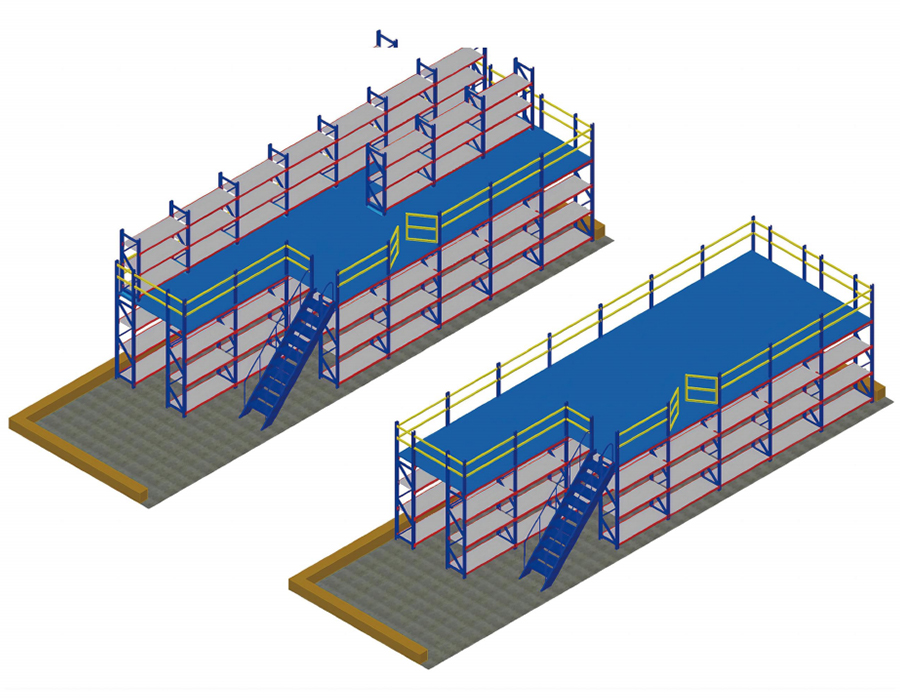

A deszkázat rétege a magasföldszinti állványrendszer – a másodlagos gerendaszerkezet tetején elhelyezkedő és a használható platformot alkotó felület – számos versengő anyagban van meghatározva, amelyek mindegyike eltérő szerkezeti, működési és karbantartási jellemzőkkel rendelkezik. A választás ritkán egyszerű, mert az irányadó követelmények különböznek a félemelet padlófelülete (ahol a személyzeti séta és a berendezések működnek) és a fölé helyezett polcok (amely sík, teherelosztó alapot igényel) között.

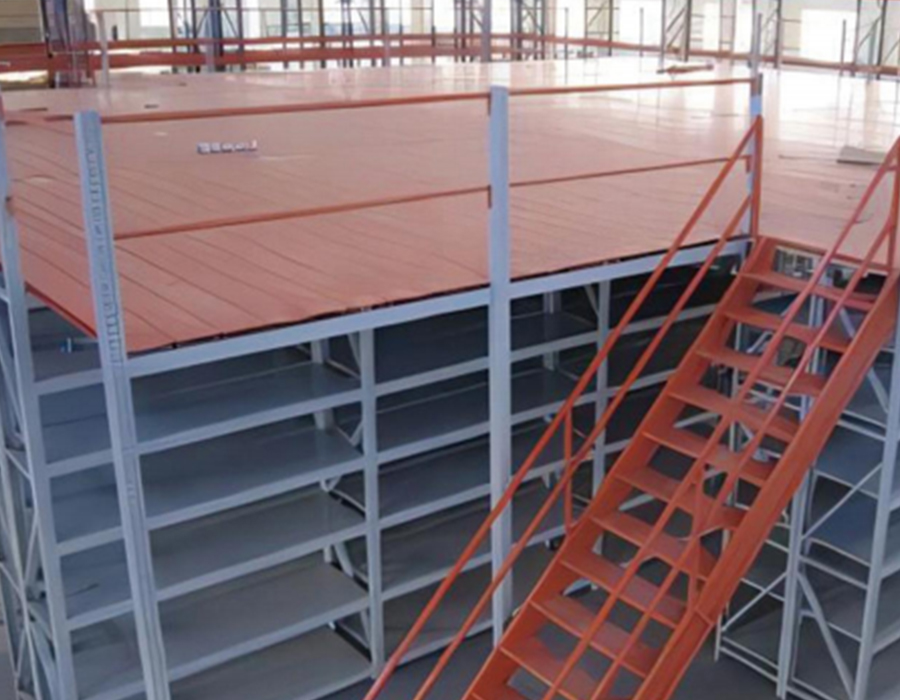

A műgyanta kötésű forgácslap a legelterjedtebb deszkázat specifikáció a magasföldszinti polcrendszerekben, amelyeket kézi komissiózáshoz használnak, főként azért, mert vastag keresztmetszete szélesebb érintkezési felületen osztja el az állvány lábairól érkező pontterhelést, és csendes, csúszásmentes járófelületet biztosít. A kritikus telepítési követelmény az, hogy az RBPB paneleket teljes mértékben alá kell támasztani mind a négy él mentén – a másodlagos gerendák közötti támasztatlan átfeszítés a panel felezőpontjában progresszív leválást okoz ismételt dinamikus terhelés esetén. Bármilyen nedvességnek kitett környezetben – beleértve a magas páratartalmú hűtőházak előtereit és a rakodótereket – a fenolos felületű RBPB vagy acéllemez a megfelelő specifikáció, mivel a szabványos RBPB a széleken megduzzad, és a rendszeres nedvességgel való érintkezéstől számított 12–18 hónapon belül elveszti szerkezeti integritását.

Tűzrekeszekre vonatkozó követelmények és ezek hogyan befolyásolják a magasföldszinti polcok elrendezését

A raktári magasföldszinti acél állványos polcrendszer alapjaiban változtatja meg az általa elfoglalt épület tűzveszélyességi profilját, és a tűzvédelmi hatósági követelmények a rekeszekre, az elnyomásra és a kilépésre gyakran a leginkább korlátozó szabályozási tényezők a mezzanine tervezésében – sokkal inkább, mint a szerkezeti terhelés vagy az épület magassága sok projektben. Ha megérti ezeket a követelményeket, mielőtt az elrendezési terv elkészülne, elkerülhető az a forgatókönyv, amikor a szerkezetileg megfelelő mezzanine-terv jelentős átkonfigurálást igényel a tűzzel való megfelelőség elérése érdekében.

A fő probléma az, hogy a magasföldszint zárt teret hoz létre alatta, amely különálló tűztérként működik, függetlenül attól, hogy fizikailag be van-e zárva falakkal. A legtöbb építési szabályzat és a tűzvédelmi hatóság értelmezése a magasföldszint alsó részét mennyezetként kezeli, amelynek vagy egy meghatározott szabvány szerint tűzállónak kell lennie, vagy alatta esőztetővel kell ellátni, mintha ez egy zárt helyiség lenne. Ez a gyakorlatban azt jelenti, hogy a magasföldszinti polcrendszer beépítéséhez egy meglévő tetőszintű locsolórendszerrel rendelkező épületben szinte mindig további esőztetőfejekre van szükség a magasföldszint alatti térben, és gyakran további esőztetőrétegre van szükség a magasföldszint fedélzeti felületén vagy közvetlenül az alatt a fenti padló védelmére.

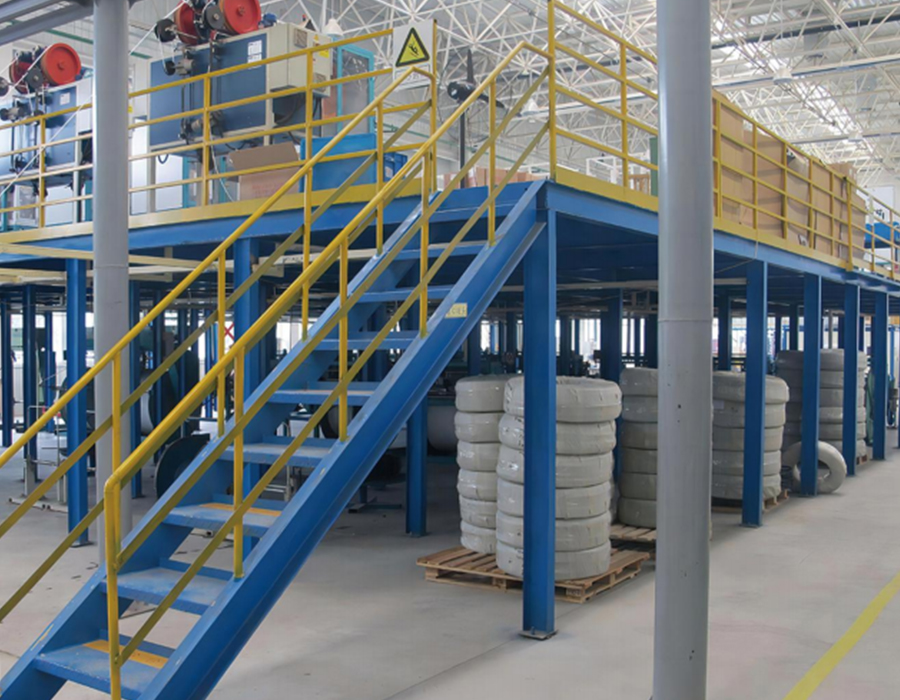

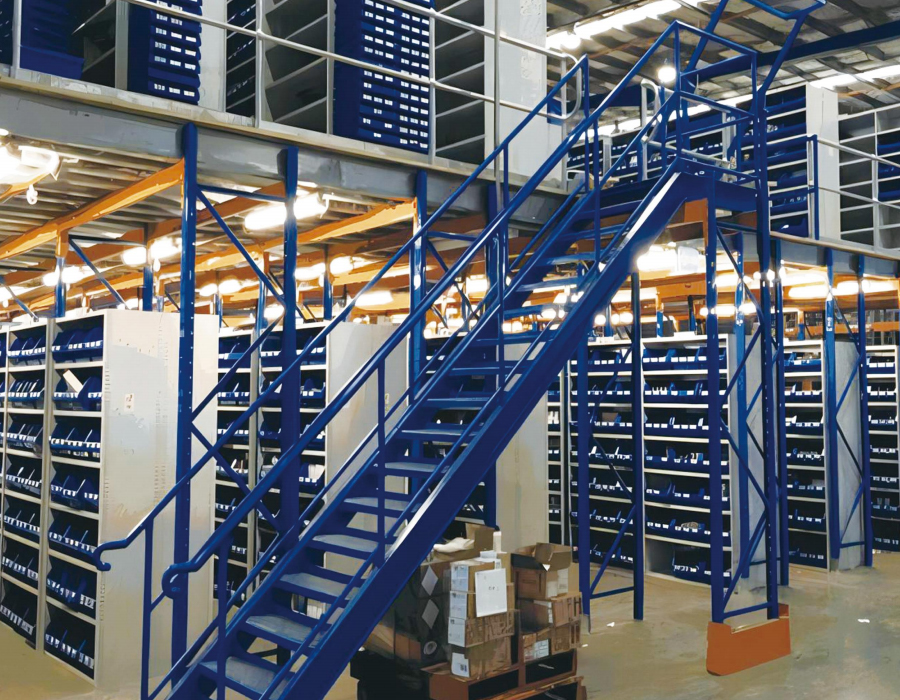

A kilépési követelmények további elrendezési megszorításokat írnak elő. A legtöbb tűzvédelmi szabályzat két független menekülési módot ír elő bármely magasföldszintről, ahol rendszeresen tartózkodik személyzet, a maximális távolság a lépcsőházig a joghatóságtól és a foglaltsági besorolástól függően 18–45 méter. A nagy magasföldszinti polcrendszerek esetében ez gyakran két lépcsőházat tesz szükségessé, amelyek a peron ellentétes végeit szolgálják ki, ami felemészti a magasföldszinti területet, és megfelelő nyílásokat igényel a magasföldszinti fedélzeten keresztül, amelyeket be kell keretezni és az élekkel védeni kell. A lépcsőházak helyének utólagos megtervezése – a polcok elrendezésének véglegesítése után – rendszeresen eredményez olyan lépcsőházakat, amelyek ütköznek a polcsorral, vagy harmadik lépcső nélkül nem tudják elérni a kívánt úttávolságot.

Mezzanine polcok élőterhelési specifikációi: Mit takar valójában a tervezési érték

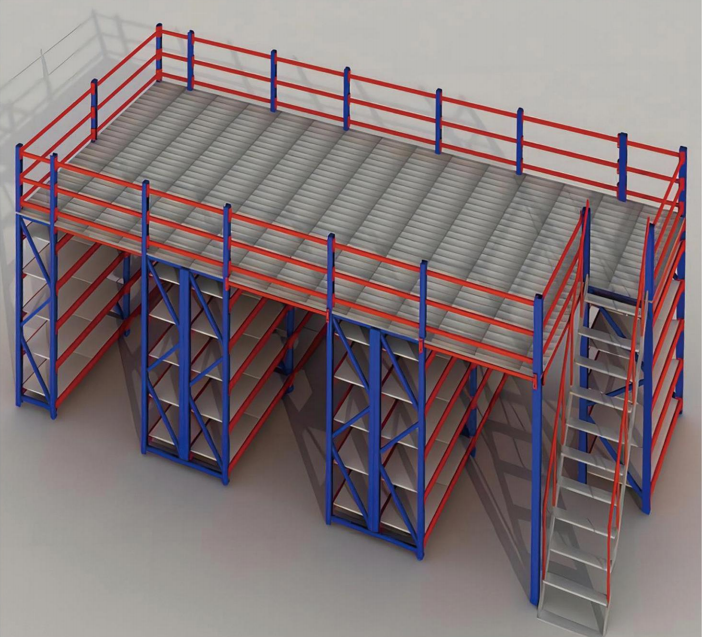

A magasföldszinti állványrendszer tervezési élőterhelése – jellemzően kN/m²-ben vagy tonnában/négyzetméterben kifejezve – a legszembetűnőbb specifikáció a beszállítói ajánlatokban, ugyanakkor a vásárlók által leggyakrabban félreértelmezett adat. Az élőterhelési besorolás egy egyenletes eloszlású terhelés (UDL) feltételezés, amelyet a teljes mezzanine padlófelületre alkalmaznak szerkezeti tervezési célokra. Nem jelenti azt a maximális terhelést, amelyet egyetlen ponton el lehet helyezni, és nem veszi figyelembe a mozgó berendezések dinamikus hatásait vagy az állvány lábainak koncentrált terheléseit.

Az 5 kN/m²-es (körülbelül 500 kg/négyzetméteres) mezzanine nem jelenti azt, hogy minden négyzetméter egyszerre tud elhelyezni 500 kg állványt és 500 kg terméket – az 5 kN/m² a szerkezet, a tárolás és a kihasználtság együttes ráfordítása. Továbbá az UDL számításnál feltételezett eloszlás egyenletes, de az állványrendszerek a terhelést a láb alappontjaira koncentrálják. A szabványos, 2400 mm × 600 mm alapterületű és 1500 kg-os teherbírású, hosszú fesztávú polcok négy alaplapérintkezőt terhelnek, amelyek érintkezési felülete 60 mm × 60 mm lehet. A helyi padlónyomás minden érintkezési pontnál a névleges UDL tíz-tizenötszöröse lehet, ami azt jelenti, hogy a burkolatot és a másodlagos gerendaszerkezetet a globális UDL-ellenőrzés mellett koncentrált terhelés mellett is ellenőrizni kell helyi lyukasztás és hajlítás szempontjából.

A Huijiannál a magasföldszinti polcrendszerek tervezését a dedikált K+F központunkban dolgozzuk ki, olyan szerkezeti számításokkal, amelyek kifejezetten foglalkoznak mind a globális UDL, mind a lokalizált lábponti terhelésekkel – ez a kombináció azt tükrözi, hogy a magasföldszintek hogyan teljesítenek ténylegesen üzem közben, nem pedig azt, hogyan jelennek meg egy egyszerű terhelési adatlapon.

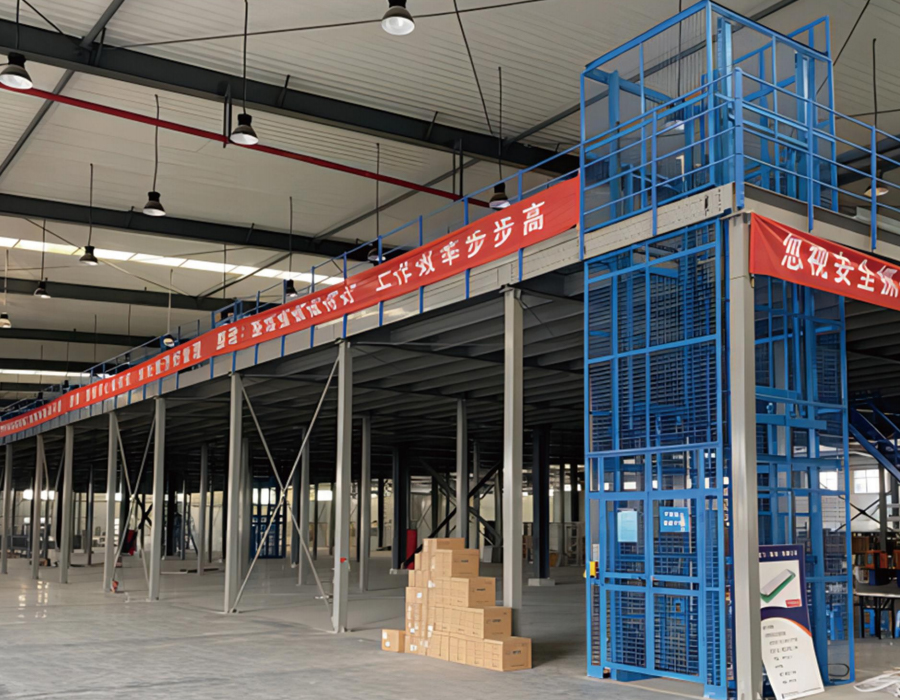

Függőleges szállítószalagok és árufelvonók integrálása a magasföldszinti polcrendszerekbe

Az áruk függőleges mozgatásához kizárólag lépcsőházakra támaszkodó magasföldszinti polcrendszer a termelékenység szűk keresztmetszetévé válik az áteresztőképesség növekedésével. A függőleges szállítószalagok, áruliftek vagy raklapemelők beépítése a magasföldszinti szerkezetbe olyan tervezési szempont, amelyet már az elrendezés tervezési szakaszában figyelembe kell venni – ezen elemek utólagos beépítése egy kész mezzanine-beépítésbe lényegesen bonyolultabb és költségesebb, mint a kezdetektől fogva.

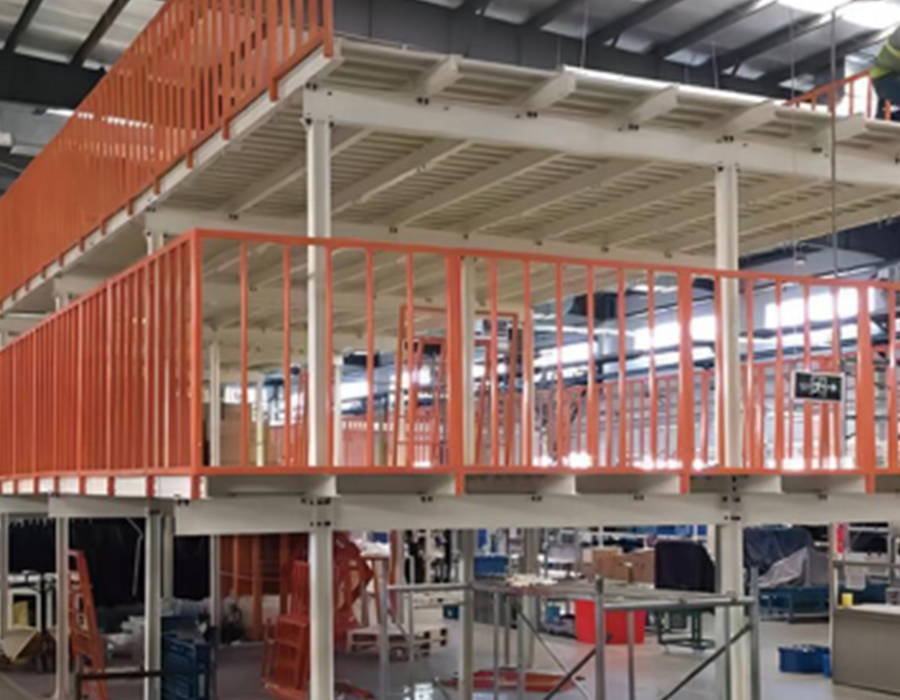

A magasföldszinten áthatoló teherfelvonó aknának az a szerkezeti következménye, hogy a fedélzeti nyílást teljesen be kell építeni szerkezeti trimmergerendákkal, amelyek képesek átirányítani azokat a terheket, amelyeket egyébként a megszakított másodlagos gerendák hordoztak volna. A trimmergerendák ezeket az átirányított terheléseket a legközelebbi elsődleges gerendákra továbbítják, amelyeket úgy kell méretezni, hogy elbírják a további mellékterületet. Nagy emelőnyílások esetén – az 1200 mm × 1200 mm-es platformmal rendelkező raklapemelőhöz körülbelül 1500 mm × 1500 mm-es fedélzeti nyílásra van szükség, beleértve a hézagokat is – a trimmergerendák terhelései jelentősek lehetnek, és szükség lehet egy további mezzanine-oszlopra a nyílás mellett, hogy rövid terhelési utat biztosítsanak az alapozáshoz.

A szerkezeti vázszerkezeten túl a lift és a magasföldszint közötti interfész három területen igényel különös figyelmet:

• Szintezési tűrés: Az árufelvonóknak és a függőleges szállítószalagoknak a félemelet padlószintjére kell érkezniük a kész fedélzet felületétől ±5 mm-en belül a sima kocsi- és raklapszállítás érdekében. A mezzanine fedélzet szerkezeti elhajlása terhelés alatt és a felvonó alapozásának idővel történő megrepedése egyaránt azt okozhatja, hogy a felvonóplatform és a fedélzet eltér a beállítástól a telepítés után. A rögzített küszöblemezek helyett az állítható szintezőeszközök megadása a felvonó leszállási pontjában lehetővé teszi az átrendezést szerkezeti módosítás nélkül.
• Élvédelem a fedélzeti nyílásnál: A felvonóakna mezzanine fedélzeti nyílása leesési veszélyt jelent, ha a felvonóplatform nem a magasföldszinten van. A reteszelt biztonsági kapuk – olyan kapuk, amelyek csak akkor nyílnak ki, ha a felvonóplatform szintben van – a megfelelő specifikáció minden emberes magasföldszinti környezetben használt teherlifthez. A reteszelés nélküli egyszerű lánckorlátok vagy csuklós kapuk nem megfelelőek az ipari biztonsági előírások betartásához a legtöbb joghatóságban.
• Rezgésszigetelés: A függőleges szállítószalagok és a dugattyús felvonók időszakos vibrációt generálnak, amely rögzítőszerkezetükön keresztül a mezzanine keretébe továbbítódik. A szállítószalag alapja és a mezzanine szerkezete közötti szigetelő tartók nélkül ez a vibráció kifárasztja a csavarkötéseket, és meglazíthatja a polcok rögzítőit a szomszédos rekeszekben több hónapos folyamatos működés során. A szállítószalag alapkereténél lévő rezgéscsillapító rögzítőket vagy szigetelő párnákat alapkivitelben kell megadni, nem pedig opcionális frissítésként.

Moduláris vs. egyedi gyártású galériás szerkezetek: hol van a tényleges költségkülönbség

A moduláris félemeleti polcrendszer – amely szabványos, előre megtervezett alkatrészekből fix lépésekben épül fel – és a teljesen egyedi gyártású szerkezet közötti választást gyakran egyszerű költségösszehasonlításként fogalmazzák meg, amelyben a moduláris polcok olcsóbbak. Ez a keretezés sok szabványos alkalmazásban pontos, de bizonyos körülmények között megbomlik, amikor a moduláris rendszerek korlátai rejtett költségeket generálnak, amelyek csak a telepítés vagy a működés során jelennek meg, nem pedig a kezdeti árajánlatban.

A moduláris mezzanine rendszerek költséghatékonyságukat a szabványos oszlopméretekkel, rögzített magassági lépésekkel (általában 100 mm-es vagy 150 mm-es lépésekkel), a fix szélességű (általában 2000 mm-es, 2500 mm-es, 3000 mm-es) szabványos gerendafesztávolságokkal és a szerkezetben azonosan ismétlődő, előre megtervezett csatlakozási részletekkel érik el. Ez a szabványosítás drámaian csökkenti a tervezési időt és a gyártási költségeket a téglalap alakú mezzanine lábnyomoknál szabályos méretű épületekben. A költség-összehasonlítás valóban 20–35%-kal részesíti előnyben a moduláris rendszereket ilyen körülmények között, mint az egyenértékű egyedi struktúrákkal.

Azok a feltételek, amikor a moduláris rendszerek elveszítik költségelőnyüket, a következők:

• Szabálytalan épületgeometria: A nem téglalap alakú mezzanine lábnyomok – L-alakúak, levágott sarkok az oszlopok elkerülése érdekében, vagy a szerkezeti elemeket megkerülő mezzanines – egyedi vágott gerendákat és nem szabványos csatlakozási részleteket igényelnek, amelyek kiküszöbölik a moduláris rendszer gyártási hatékonyságát, miközben megtartják a fix növekményes méretek korlátait.
• Magas koncentrált terhelések: A szabványos moduláris mezzanine alkatrészeket meghatározott UDL-besorolásoknak megfelelően tervezték. Ahol az állványok vagy a berendezések koncentrált terhelést jelentenek, amely korszerűsített gerendákat vagy további oszlopokat igényel egy szabványos modulon belül, a moduláris rendszert helyileg módosítani kell – ami gyakran többe kerül, mint a korszerűsítés kezdettől fogva egyedi tervezésbe történő beépítése.
• Szigorú magassági korlátozások: A moduláris rendszerek korlátozott lehetőséget kínálnak a szerkezeti mélység minimalizálására, mivel a gerendaprofilokat a szabványos termékcsalád rögzíti. Az egyedi gyártás lehetővé teszi a sugármélység optimalizálását cellás gerendák, öntött gerendák vagy nem szabványos szakaszok használatával, amelyek 100–200 mm-es belmagasságot biztosítanak a kritikus magasságú épületekben.

A miénk raktári magasföldszint acél állványos polcok A rendszerek moduláris és teljesen megtervezett egyedi konfigurációkban is elérhetők, amelyeket 1500 négyzetméteres K+F központunkon keresztül fejlesztettünk ki, és hat külön gyártósoron gyártják – ami azt jelenti, hogy a szerkezeti megoldás pontosan illeszthető az épület geometriájához és terhelési követelményeihez, nem pedig arra kényszerítené az épületet, hogy megfeleljen egy szabványos termékrácsnak.

A mezzanine oszlopok és a meglévő állványszerkezetek közötti differenciált elszámolás kezelése

Azokban a raktárépületekben, ahol a félemelet padlózati állványrendszert a meglévő nagy teherbírású raklapos állványok közelébe vagy ahhoz szerkezetileg csatlakoztatva szerelik fel, a mezzanine oszlopok és a szomszédos állványoszlopok közötti eltérés hosszú távú használhatósági probléma, amellyel a telepítés tervezése során ritkán foglalkoznak. Mindkét szerkezettípus jelentős pontterhelést ró a raktári födémre, de ezt különböző alaplemezterületeken, eltérő terhelési intenzitás mellett és eltérő terhelési előzmények mellett teszik – olyan körülmények, amelyek idővel eltérő letelepedési sebességet eredményeznek.

A mezzanine oszlopok jellemzően nagyobb tartós pontterhelést jelentenek, mint a raklapos állványok – a 40–60 tonna padlót, élő terhelést és a felette lévő állványt tartó mezzanine oszlop egy nagyságrenddel nagyobb alaplemeznyomást hoz létre, mint egy normál raklaptartó állvány ugyanazon alapterületen. Ha mindkettő ugyanarra az egyenletes vastagságú betonlapra van alapozva, a mezzanine-oszlop nagyobb födémkihajlást és hosszú távú kúszást eredményez, mint a szomszédos állvány. Két-öt év alatt ez a differenciális rendezés 5-15 mm-es relatív függőleges elmozdulást tud produkálni a mezzanine oszlopai és a szomszédos állványsorok között – ez elegendő ahhoz, hogy mérhető meghajlást idézzen elő a mezzanine szerkezetéhez fizikailag kapcsolódó vagy annak felfekvő állványoszlopokban, és látható lejtőt hozzon létre a mezzanine fedélzetén, ami befolyásolja a raklapok stabilitását és a kerekek kezelését.

A helyes szerkezeti megközelítés az, hogy a mezzanine-t és a szomszédos állványokat független szerkezetként kezeljük, amelyek között szándékosan mozgatható kötés, függetlenül attól, hogy milyen közel vannak egymáshoz. A mezzanine oszlopokat olyan alaplemezeken keresztül kell a födémhez rögzíteni, amelyek a padlónyomást a födém hosszú távú teherbíró képességének megfelelő szintre korlátozzák, nem csak a rövid távú folyáshatárát. Ahol ismert, hogy a födém vékony, vagy az aljzat összenyomható, ott a mezzanine oszlopok helye alatti talajjavítás – tömörítéssel vagy mikrocölöpök beépítésével – megbízhatóbb hosszú távú megoldás, mint a mezzanine terhelések túlméretezett alaplemezeken keresztül történő elosztása.
