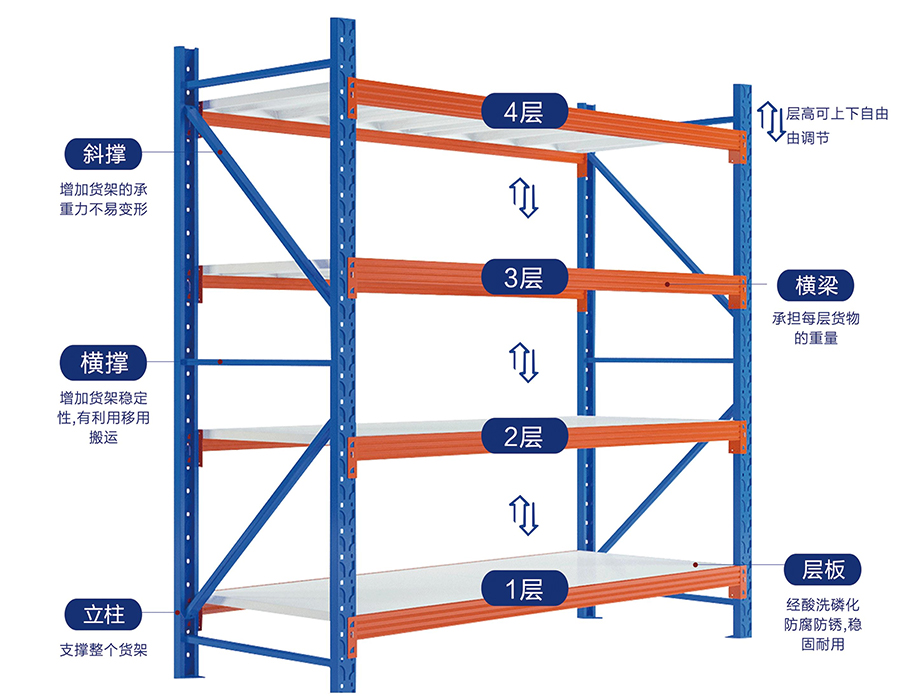

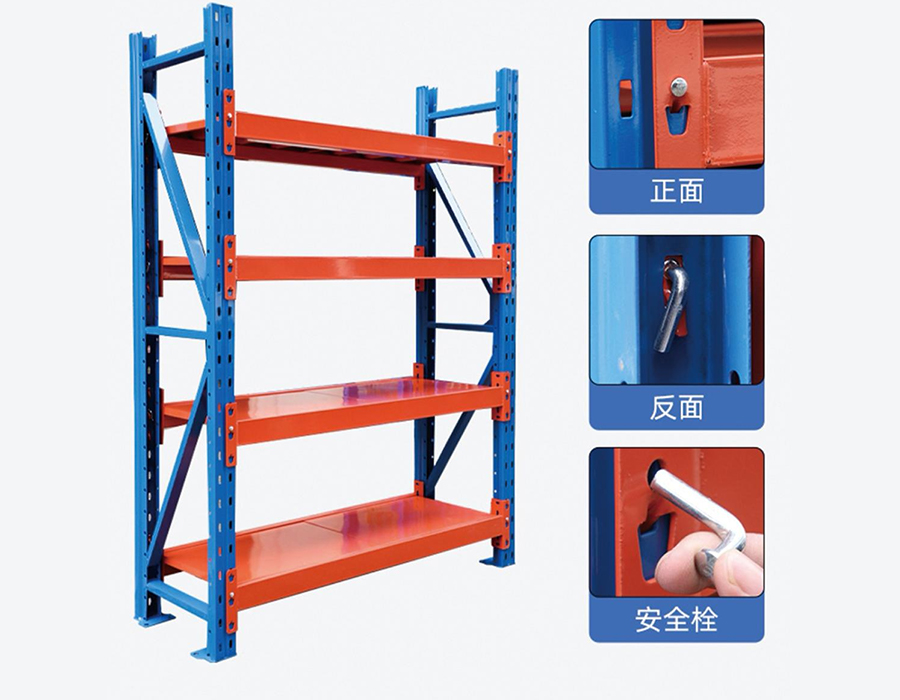

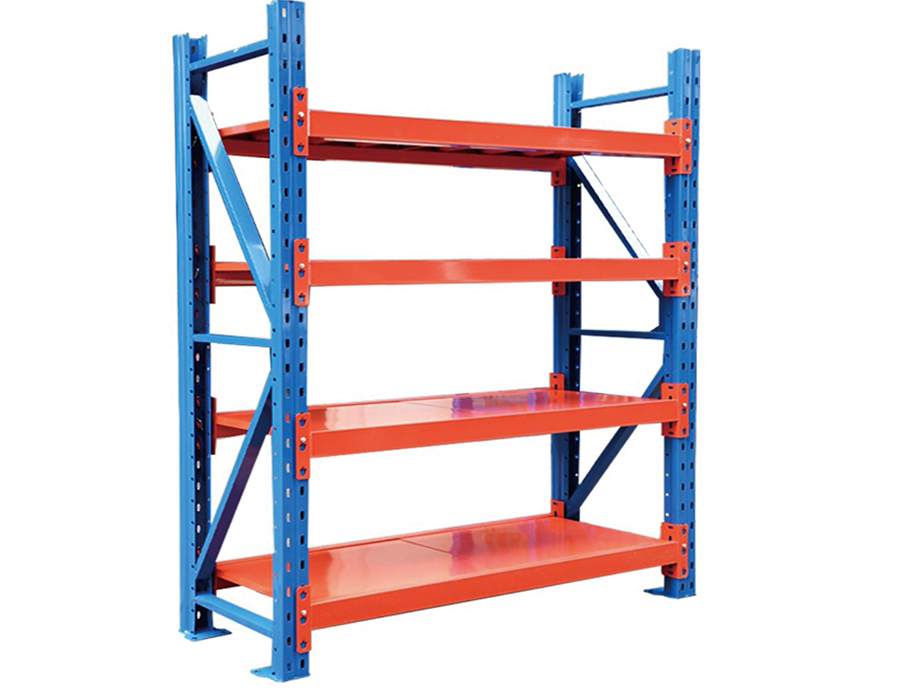

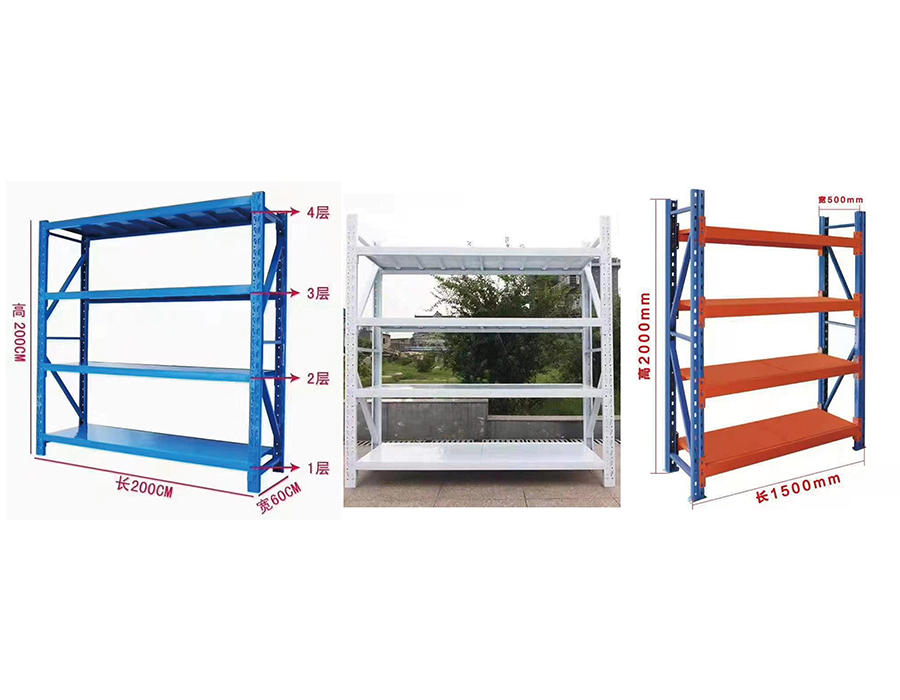

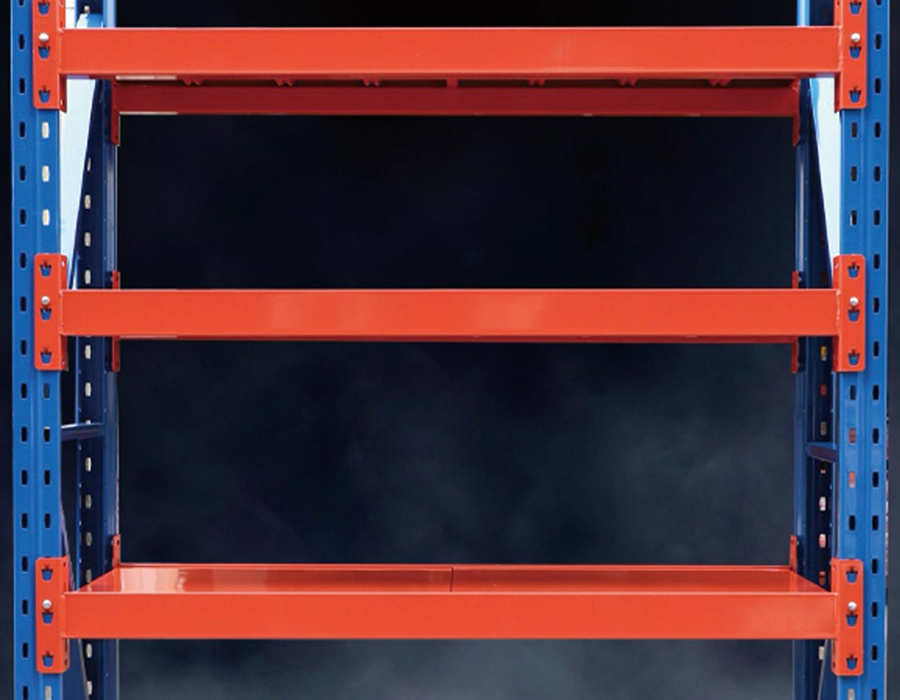

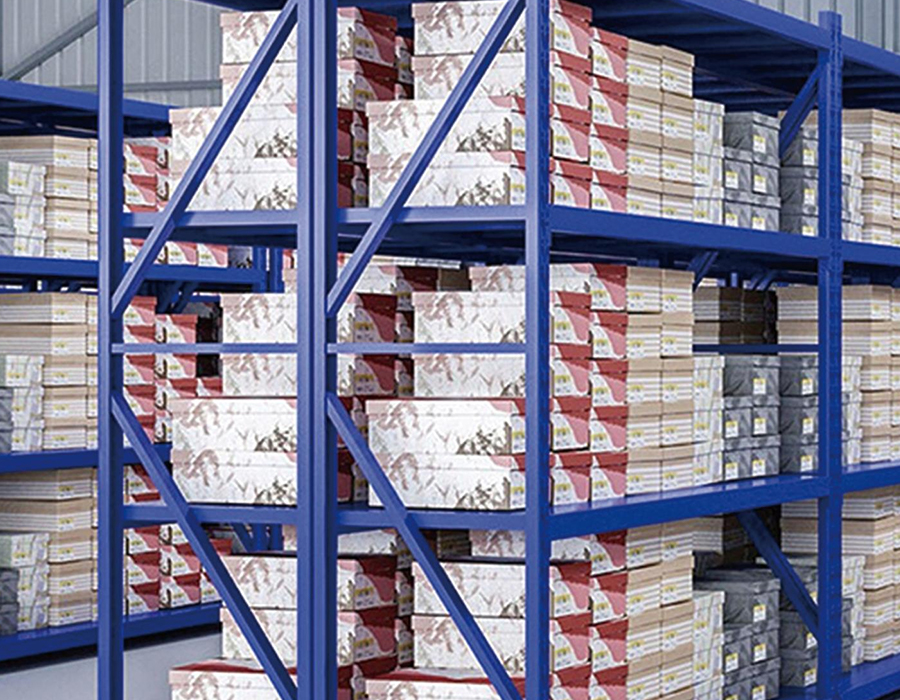

Közepes teherbírású csavar nélküli polcok (500-800 kg/réteg)

Hogyan határozza meg az acél idomszer és profil alakja a közepes teherbírású polcok teljesítményét

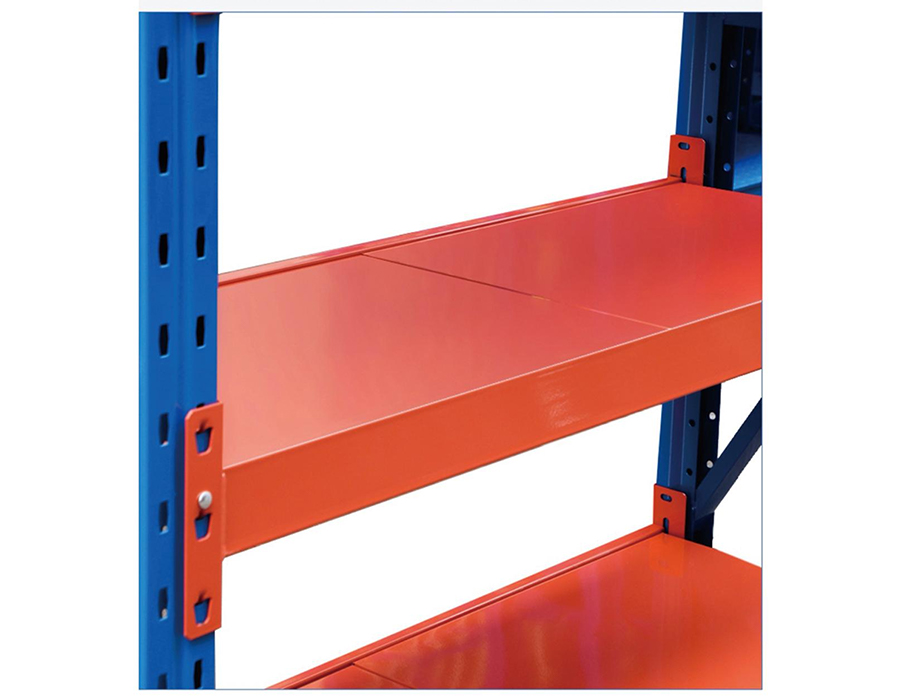

Közepes teherbírású csavar nélküli polcok szerkezetileg igényes középutat foglal el – általában 200 kg-tól 500 kg-ig terjedő polconkénti terhelést kell kezelnie, miközben költséghatékony és újrakonfigurálható marad. A két változó, amely meghatározza, hogy az egység ténylegesen teljesíti-e ezeket az értékeket, az alapacél idomszer és a gerenda hidegen hengerelt profilgeometriája. Ez a két tényező kölcsönhatásban van: a sekély C-profil vastagabb szelvénye alulmúlja a zárt dobozos vagy kalapprofilú, kissé vékonyabb szelvényt, mivel a keresztmetszet tehetetlenségi nyomatéka – nem az alapanyag súlya – szabályozza a hajlítási ellenállást.

A gyakorlatban a közepes teherbírású gerendákat leggyakrabban 1,5 mm-es, 1,8 mm-es vagy 2,0 mm-es hidegen hengerelt acélból gyártják. Az 1,5 mm-ről 2,0 mm-re történő ugrás nagyjából 33%-kal növeli a gerenda tömegét, de optimalizált kalapprofillal kombinálva a teherbírás 50-70%-kal javulhat egyenértékű fesztávolság mellett. Ez az oka annak, hogy két hasonló árú, de eltérő specifikációjú polcegység nagyon eltérően teljesíthet a terepen. A Huijian-nál közepes terhelhetőségű gerendaprofiljainkat házon belüli K+F központunkon keresztül tervezték, hogy egyensúlyba kerüljön az anyaghatékonyság és a szerkezeti teljesítmény – ez a különbség nyilvánvalóvá válik, ha a névleges terhelési számok helyett az elhajlási görbéket hasonlítja össze.

A strukturális logika a függőleges oszlopok perforációs mintái mögött

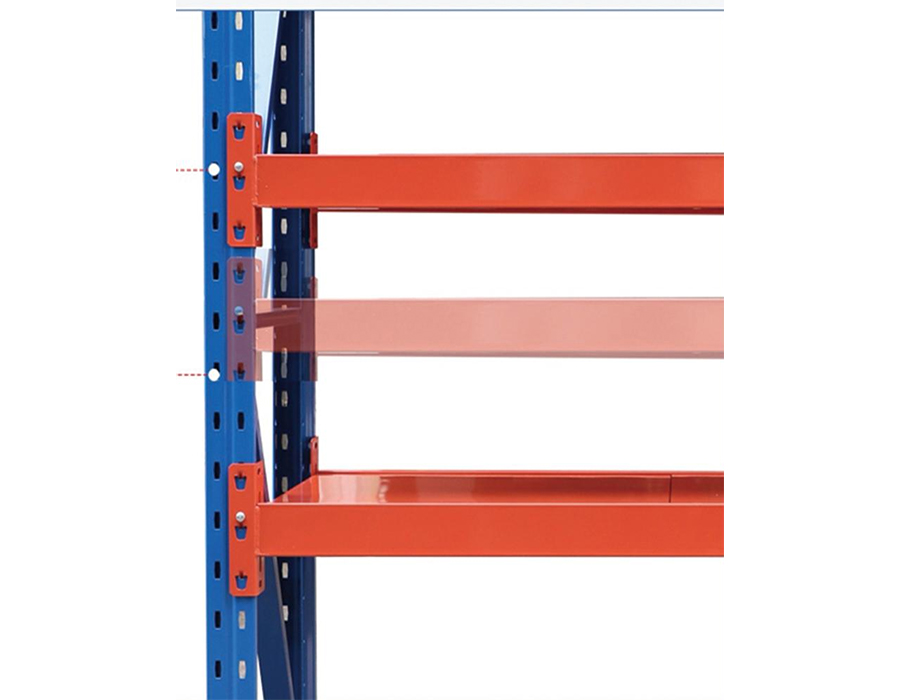

A hornyolt vagy perforált függőleges oszlop a csavar nélküli polcok meghatározó eleme, de magát a perforációs mintát ritkán vizsgálják a beszerzés során. Az oszlopperforációk egyidejűleg két funkciót látnak el: biztosítják a gerendacsatlakozók csatlakozási pontjait, illetve csökkentik az oszlop nettó keresztmetszeti területét, ami közvetlenül befolyásolja a nyomóterhelést. Ez a két objektív feszültségben van – a több perforációs rés nagyobb rugalmasságot, de kisebb oszlopszilárdságot jelent.

A közepes teherbírású oszlopoknak gondosan kell kezelniük ezt a kompromisszumot. A teljes magasságában 50 mm-es osztású hasított oszlopnak lényegesen kisebb a nettó keresztmetszeti modulusa, mint egy 50 mm-es osztással csak a középső zónában, és tömör acéllal a tetején és alján, ahol a nyomófeszültség-koncentráció tetőzik. A kiváló minőségű, közepes teherbírású oszlopok dombornyomott bordákkal vagy hosszanti merevítő hajtásokkal is rendelkeznek az oszlopfalban a perforációs sorok között, amelyek visszaállítják a torziós merevséget, amelyet a rések eltávolítanak. A függőleges oszlopok értékelésekor ezeket a merevítési jellemzőket kell keresni, ahelyett, hogy kizárólag a megadott mérővastagságra hagyatkozna.

Az oszlop keresztmetszet alakja is számít. A négyzetcsöves támasztékok kiegyensúlyozott ellenállást biztosítanak mindkét vízszintes tengelyen – hasznos a kétsoros konfigurációkban, ahol az oldalirányú terhelés két irányból érkezik. A nyitott hátú vagy C-csatornás tartóoszlopok anyagköltséget takarítanak meg, de erősebben kell merevíteni vagy hátracsatlakozni, hogy elkerüljék az excenter terhelés alatti elcsavarodást. Közepes terhelésű alkalmazásoknál, ahol a polcok terhelése meghaladja a 300 kg/szintet, általában a négyzetcsöves támasztékok a biztonságosabbak.

Terhelhetőségi besorolások: statikus, dinamikus és UDL – mindegyik mit mér

A közepes teherbírású polctermékeket olyan terhelési besorolással hozzák forgalomba, amelyet nem mindig határoznak meg következetesen a szállítók között. Az egyes minősítési típusok mértékének megértése elengedhetetlen a pontos specifikációhoz.

Valós raktári forgatókönyvekben az UDL-feltevés szinte soha nem teljesül. A polcon halmozott kartondobozok az alapfelületükön támaszkodnak – gyakran a polc felületének kevesebb mint 60%-át fedik le –, ami lényegesen rosszabb koncentrált terhelési profilt hoz létre, mint amit az UDL modell jósol. Megbízható ökölszabály, hogy 0,7-szeres leértékelési tényezőt kell alkalmazni a megadott UDL kapacitásra, ha a tárolt áruk alapterülete kisebb, mint a polc területének fele.

A merevítés konfigurációja és hatása a rendszer stabilitására a magasságban

A közepes teherbírású polcok magasságának növekedésével – különösen 2,0 m felett – a merevítési konfiguráció a kényelmi funkcióból szerkezeti szükségletté válik. A legtöbb csavar nélküli polcrendszer átlós vagy vízszintes hátsó merevítő panelekre támaszkodik, hogy megakadályozza az állványosodást, ami a keret hajlamos paralelogrammává válni vízszintes erők hatására, mint például a polc oldalirányú terhelése, véletlen becsapódások vagy szeizmikus aktivitás.

Hátsó panel vs. Cross-Brace Systems

A hátsó panelek – jellemzően drótháló vagy perforált acéllemezek, amelyek átnyúlnak a rekesz teljes hátsó felületén – folyamatos merevítést biztosítanak, és kettős visszafutásgátlóként is szolgálnak, hogy megakadályozzák a tárgyak kilökődését a polc hátuljáról. Jelentős állványos ellenállást adnak, mivel nyíró membránként működnek a teljes rekesz magasságban. A kompromisszum az, hogy blokkolják a hátsó hozzáférést, és növelik a súlyt, ami a kétoldalas pick konfigurációknál számít. A keresztmerevítő rendszerek egy pár átlós acélpántot használnak, amelyek hátul egy X-mintát alkotnak. Könnyebbek, hátulról hozzáférhetők és könnyebben felszerelhetők, de merevítési hatékonyságuk nagymértékben függ a megfelelő feszítéstől – a laza keresztmerevítő szinte semmilyen ellenállást nem biztosít, és gyakori telepítési hiba a terepen.

Végkeret merevítés hosszú távon

Hatnál több polcsornál minden negyedik vagy ötödik rekeszbe köztes merevítőkereteket kell behelyezni, hogy megakadályozzák az állványok fokozatos terjedését. Köztes keretek nélkül a hosszú futás egyik végén kifejtett oldalirányú erő átterjedhet a gerenda és a függőleges csatlakozásokon, és halmozott elmozdulást okozhat a túlsó végén – még akkor is, ha minden egyes rekesz elszigetelten stabilnak tűnik. Ez egy olyan részlet, amellyel a Huijian műszaki csapata kifejezetten foglalkozik az ügyfeleknek szóló elrendezési javaslatokban, amelyek hosszú távokat határoznak meg a magas, közepes terhelésű konfigurációkban.

Kompatibilitási szempontok a polcelemek nemzedékenkénti vagy beszállítói keverésekor

A raktárüzemeltetők gyakran szembesülnek azzal a döntéssel, hogy új polcsorokat adnak-e hozzá egy másik szállítótól származó meglévő berendezéshez, vagy integrálják-e a különböző években vásárolt alkatrészeket, amikor a gyártó frissítette termékcsaládját. Mindkét forgatókönyv kompatibilitási kockázatokat rejt magában, amelyeket a telepítés napjáig alulértékelnek.

• A rés osztása és geometriája: Még akkor is, ha két polcrendszer egyaránt 50 mm-es dőlésszögű oszlopokat hirdet, a tényleges résméretek – szélesség, magasság és a horogfogás mélysége – gyártónként változnak. A megfelelően illeszkedni látszó gerendacsatlakozó a tervezettnél 2–3 mm-rel kisebb kapcsolódási mélységgel rendelkezhet, ami aránytalanul nagy mértékben csökkenti a kihúzási ellenállást a felemelő erők hatására.
• Oszlop keresztmetszet méretei: A különböző gyártók négyzetcsöves támasztóoszlopai névleges 60×60 mm-es vagy 80×80 mm-es jelöléssel rendelkezhetnek, de különböznek a tényleges külső méretben, falvastagságban és saroksugárban. Ez befolyásolja, hogy az egyik rendszer megosztott sortávtartói, keresztmerevítői és láblemezei megfelelően illeszkednek-e a másikhoz.
• A gerenda mélysége és a fedélzet vastagsága: Különböző rendszerek gerendáinak keverésekor előfordulhat, hogy a polcfedélzet felületi magassága egy futáson belül nem egyenletes – ami a komissiózók és a mechanikus kezelőberendezések megbotlásának veszélyét okozza. Ez azt is jelenti, hogy az egyik sugármélységre tervezett tartozékok, például elválasztók és tartálysínek nem illeszkednek megfelelően a másikhoz.
• Felületi bevonat kölcsönhatásai: Galvanikus korrózió akkor fordulhat elő, ha a különböző fémfelület-kezelések nedves környezetben érintkeznek egymással. A tűzihorganyzott tartóoszlopok porszórt gerendákkal való keverése általában alacsony kockázattal jár, de az alumínium tartozékok horganyzott acéllal való kombinálásához só-levegő környezetben szigetelő alátétek vagy kompatibilis bevonatok szükségesek.

Meglévő telepítés bővítésekor a legbiztonságosabb megközelítés az eredeti gyártótól való beszerzés, és ugyanazon termékgeneráció meghatározása. Ahol ez nem lehetséges, a reprezentatív alkatrészek mechanikus próbaillesztése a tömeges rendelés előtt minimális, de elengedhetetlen ellenőrzési lépés.

A rekesz szélességének és mélységének optimalizálása raklapkompatibilis, közepes terhelésű tároláshoz

Ipari, közepes teherbírású csavar nélküli polcok gyakran használják hibrid környezetben, ahol szabványos raklapokat vagy félraklapokat tárolnak laza kartondobozok mellett. Ezekben az esetekben a rekesz névleges méreteit gondosan hozzá kell igazítani a raklap alapterületére vonatkozó szabványokhoz, hogy elkerüljük a helyveszteséget vagy a nem biztonságos túlnyúlásokat.

A szabványos euro-raklapok (1200×800 mm) és a GMA-raklapok (1219×1016 mm) eltérő alapterületűek, és az egyikre méretezett rekesz nem fogja optimálisan elhelyezni a másikat. A közepes teherbírású polcokon való euroraklap tároláshoz az 1300 mm-es gerenda fesztávolság és a 850 mm-es polcmélység mindkét oldalon 50 mm-es távolsági puffert biztosít – ez elegendő a gerendák érintkezésének elkerüléséhez normál elhelyezés esetén, de nem olyan nagy, hogy jelentős oldalirányú mozgást tegyen lehetővé. A GMA raklapoknál az 1400 mm-es fesztáv és az 1100 mm-es mélység megfelelőbb minimum.

A polcmélység határozza meg azt is, hogy egy második raklapsor elölről-hátulra tárolható-e külön mélytároló konfiguráció nélkül. A közepes teherbírású polcokon történő kettős mélységű raklaptároláshoz legalább 1700 mm-es mélységre van szükség, ami általában egy középső tartógerendát tesz szükségessé, hogy megakadályozza a fesztáv középső elhajlását az alsó polcszinten, ahol a kombinált raklapterhelés meghaladhatja a 600 kg-ot. Ez a középső gerenda megnöveli a költségeket, de nem alku tárgya a szerkezeti integritás az ilyen terheléseknél és fesztávoknál.

Szeizmikus és ütésállóság: Hogyan kell értékelni a közepes teherbírású polcokat a kockázati zónákban

A mérsékelt szeizmikus aktivitású régiókban – ez a kategória Kelet- és Dél-Kína jelentős részét foglalja magában – a közepes teljesítményű polcrendszerek a szabványos statikus terhelési besorolásokon túlmenően is értékelést igényelnek. A szeizmikus erők vízszintesen hatnak a polcok tartalmára, és a felső polcokon lévő nehéz áruk által keltett tehetetlenségi terhelés meghaladhatja a szabványos csavar nélküli csatlakozórendszerek oldalirányú ellenállását földi gyorsulási esemény során.

A legfontosabb értékelendő paraméterek a rendszer alap nyírási ellenállása, amely az a teljes vízszintes erő, amelyet a polcok ellenállnak a keret elmozdulása előtt, valamint a csatlakozó kihúzási szilárdsága kombinált függőleges és oldalirányú terhelés esetén. A szabványos közepes teljesítményű gerendacsatlakozókat tisztán függőleges terhelési körülmények között tesztelik. Kombinált terhelés esetén – amit a szeizmikus vagy becsapódási forgatókönyvek produkálnak – a tényleges kapcsolódási mélység csökken, és a csatlakozó forgási feszültségnek van kitéve a horogpontnál. A másodlagos rögzítőcsapokkal vagy hegesztett kapcsos megerősítésekkel ellátott rendszerek lényegesen jobban teljesítenek ilyen körülmények között.

• Padlórögzítés: A szeizmikus kockázatú zónákban minden 1,8 m feletti közepes teherbírású polcot padlóhoz kell rögzíteni, függetlenül a statikus terhelés alatti szabadon álló stabilitástól. A minimális M10 átmérőjű és 80 mm-es beágyazási mélységű tágulási horgonycsavarok betonba a közepes teljesítményű telepítések jellemző specifikációi.
• Csökkentett felső polc terhelés: A legnehezebb áruk alsó polcokon történő tárolása bevett gyakorlat, de szeizmikus környezetben ennek a stabilitáson túlmutató szerkezeti alapja is van: az alacsonyabb súlypont közvetlenül csökkenti a borulási nyomatékot vízszintes gyorsulás esetén. A felső polc terhelésének 20%-os csökkentése aránytalanul nagyobb tartalékkal csökkentheti a borulási nyomatékot a keret magasság-mélység arányától függően.
• Sorközi kötések: A kétsoros közepes teherbírású pályákat a keret tetején sorközi kötőgerendákkal kell összekötni. Ezek megakadályozzák, hogy a két sor egymástól függetlenül, ellentétes irányban megrepedjen – ez az úgynevezett „ollós állvány” –, amely a keret összeomlását okozhatja még akkor is, ha az egyes sorok egymástól függetlenül túlélték volna az oldalirányú erőt.

A szeizmikus teljesítmény szempontjait beépítjük közepes teljesítményű termékspecifikációinkba, és a nagyobb kockázatú zónákban tartózkodó ügyfeleket arra biztatjuk, hogy a projekt tervezési szakaszának korai szakaszában konzultáljanak mérnöki csapatunkkal annak biztosítása érdekében, hogy a megfelelő konfigurációs ajánlásokat a kezdetektől beépítsék az elrendezésbe.
